투명 LED 스크린과 기존 LED 디스플레이 비교

Weight kills more projects than budget does. That's the first thing worth knowing.

무게는 예산보다 더 많은 프로젝트를 죽입니다.

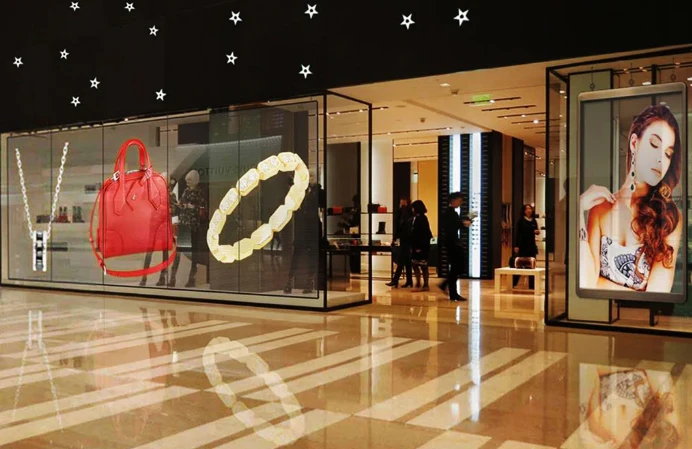

투명 스크린의 무게3~12kg/m²그리고 이리저리 뛰어다녀두께 10mm. 캐비닛이 있는 기존 스크린의 무게30-50kg/m²측정하고깊이 50-150mm. 원래 창문이 있는 유서 깊은 건물은 유산 목록을 파괴할 수 있는 철근 보강 없이는 전통적인 LED 무게를 지탱할 수 없는 경우가 많습니다. 투명 스크린은 구조적 작업 없이 내부 유리 표면에 직접 장착됩니다. 설치에는 몇 달이 아닌 며칠이 걸립니다.

500개의 유리 매장을 보유한 소매 체인은 건물 구조를 건드리지 않고 네트워크 전체에 투명 스크린을 설치했습니다. 기존 스크린으로 동일한 작업을 시도하려면 모든 위치에서 맞춤형 구조 엔지니어링이 필요합니다.-최종 예산 승인에 도달하기 전에 대부분의 제안을 무효화하는 프로젝트 범위입니다.

우리가 실제로 비교하고 있는 것

수십 년 동안 기존 LED 스크린은-경기장 점수판, 소매점 간판 등 어디에나 있었습니다. 밝고 정확한 색상과 신뢰성이 좋았습니다. 그러나 누구도 엔지니어링할 수 없는 절충안이 있었습니다. 모든 화면은 기본적으로 벽이었습니다. 차단된 빛, 차단된 시야, 공간을 차지했습니다.

투명 LED는 그 방정식을 뒤집습니다. 제품 카테고리가 완전히 다릅니다.

소매 애플리케이션은 현재 대부분의 성장을 주도하고 있습니다. 상점 창문은 항상 최고의 부동산이었습니다. 제품 전시와 프로모션을 동시에 진행하고 싶습니다. 기존 LED는-화면이나 창을 선택해야 합니다. 투명 LED는 그러한 선택을 완전히 제거합니다. 고객은 프로모션 콘텐츠와 상품을 동시에 볼 수 있습니다. Nike와 Zara의 플래그십 매장은 이를 일찍부터 알아냈습니다. 이 단일 사용 사례에서는 투명 LED가 5년 이내에 틈새 시장의 호기심에서 심각한 상업적 고려 대상으로 전환된 이유를 설명합니다.

구축 방법

기존 화면에서는 한 가지 우선순위를 정합니다. 즉, 주어진 영역에 최대한 많은 픽셀을 밀어넣는 것입니다. LED 칩-여부SMD(표면 실장 장치), COB(칩 온보드), 또는 더 오래된DIP(듀얼 인라인 패키지)형식은-PCB 기판에 단단히 고정됩니다. 검정색 마스크 또는 에폭시 코팅으로 모든 것을 덮어 주변광을 흡수하고 대비를 높입니다.

결과가 말해줍니다. COB 패널은 명암비를 초과했습니다.20,000:1. 픽셀 피치는 다음과 같이 좋습니다.P0.6mm4K 및 8K 디스플레이용. 실외기 푸시10,000니트.

그러나 기존 LED 스크린은 통과하는 빛을 100% 차단합니다. 그들은 디지털 벽입니다. 충격에는 좋지만, 꿰뚫어보아야 하는 모든 곳에는 끔찍합니다.

투명 스크린은 반대쪽 끝에서 시작됩니다. 픽셀 수를 최대화하는 대신 이미지 품질을 허용 가능한 수준으로 유지하면서 빛을 통과시키도록 설계되었습니다. 세 가지 주요 접근 방식이 있습니다.스트립- 기반 디자인LED 칩을 좁은 알루미늄 또는 간격이 있는 PCB 스트립 위에 놓습니다.-빛이 간격을 통과하여 간격에 따라 60~90% 투명도에 도달합니다.영화- 기반 버전기존 유리에 직접 부착되는 초박형 투명 기판(두께 약 4mm, 무게 3~6kg/m²)에 마이크로{0}}LED를{1}}삽입합니다.유리-통합 디자인이중 유리 층 사이에 LED 요소를 끼워 건축용 유리를 디스플레이 표면으로 전환합니다.

스트립 사이의 간격이 클수록 더 많은 빛이 통과하지만 평방 미터당 픽셀 수는 줄어듭니다. 모든 투명 화면은 이 두 가지 사이의 절충안입니다.

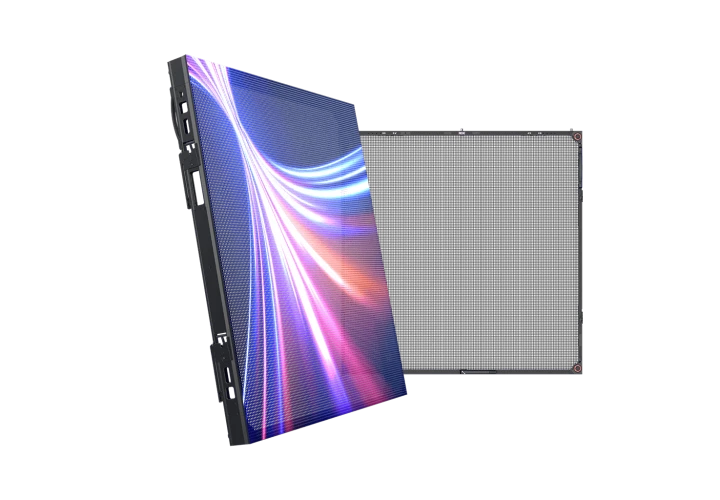

Transparent screens start from the opposite end.

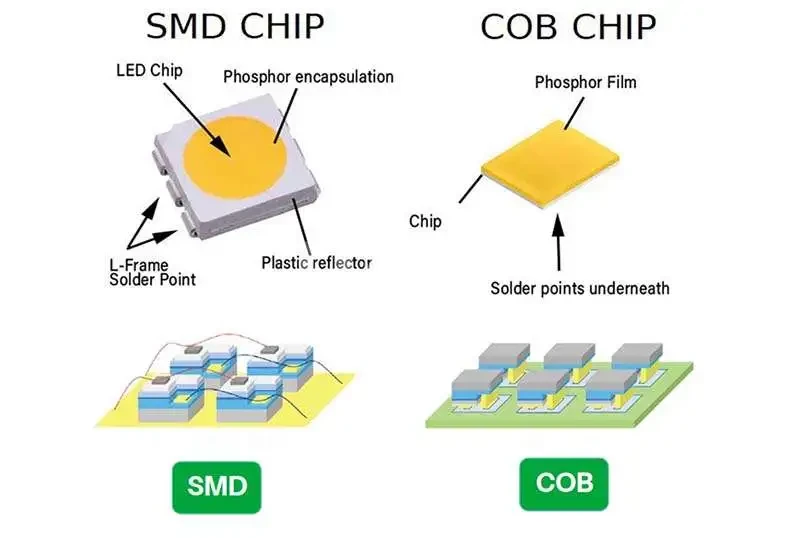

LED 패키징 유형

SMD-표면 실장 장치수십 년 동안 존재해 왔습니다. PCB에 납땜된 작은 플라스틱 하우징의 개별 칩입니다. 이 기술은 간단하며 이것이 바로 장점입니다. 공급망은 성숙해졌고 기술자는 작업 방법을 알고 있으며 단일 LED가 꺼지면 전체 모듈을 교체하지 않고도 교체할 수 있습니다. 이는 가장 검증되고 신뢰할 수 있는 LED 기술입니다. 최첨단은 아니지만-일관되게 기능하며 유지 관리 비용이-효율적입니다. 대비가 주변에 자리 잡고 있습니다.1,200-1,800:1. 대부분의 유닛은 약 지속됩니다.50,000시간밝기가 눈에 띄게 떨어지기 전에. P1.2 이상의 경우에는 SMD가 정당한 이유로 기본 선택으로 유지됩니다.

옥수수 속상황이 흥미롭고-비싸지는 곳입니다. Chip on Board는 개별 플라스틱 하우징을 완전히 건너뜁니다. 여러 개의 LED 칩이 기판에 바로 장착된 다음 단일 수지 층으로 덮여 있습니다. 거기에서 엔지니어링 이점이 계단식으로 나타납니다. 열이 약 3배 더 잘 분산되고(플라스틱 하우징이 따뜻함을 가두지 않음) 대비가 뛰어납니다.20,000:1(통합된 표면이 주변광을 보다 효과적으로 흡수함) 수명이 그 이상으로 연장됩니다.100,000시간. P1.0 이하의 초미세 피치에 대해 실행 가능한 유일한 옵션입니다.- 단점: 문제가 발생하면 전체 모듈을 즉시 교체해야 합니다.건당 $200-300. 그리고 초기 비용이 훨씬 더 높습니다. 이 기술은 방송 스튜디오와 고급 기업 환경에 적합합니다.- 이는 호텔 로비에 대한 과도한 투자를 의미한다.

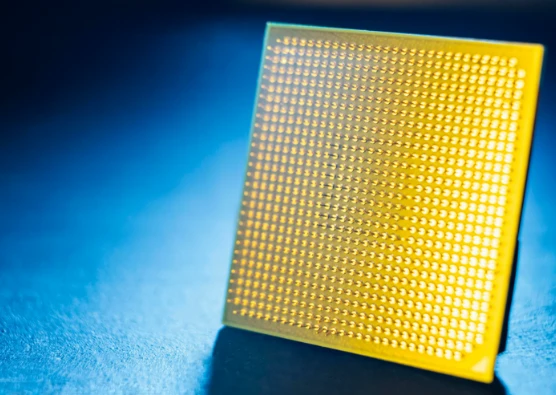

Then there's GOB-SMD with a protective coating.

그럼 거기에보호 코팅이 있는 GOB-SMD. 보드에 접착제. 기본 기술은 동일하지만 LED 표면을 광학 접착제 층으로 덮고 있습니다. 이는 SMD의 수리 경제성을 유지하면서 물리적 접촉 및 습기에 대한 내구성을 향상시킵니다. 일부 통합업체에서는 트래픽이 많은 소매 환경에-이를 적극 권장합니다. 다른 사람들은 대부분의 응용 프로그램에 불필요하다고 생각합니다. 결과는 특정 사용 사례에 따라 다릅니다.

대부분의 투명 스크린은 수정된 스트립- 기반 SMD 마운팅 또는 특수 투명 기판을 사용합니다. 일부 프리미엄 모델은 COB-투명한 하이브리드 접근 방식을 사용합니다.

실제로 중요한 사양과 중요하지 않은 사양

모든 사양이 동일한 관심을 받을 가치가 있는 것은 아닙니다.

투명도

투명도 범위는 다음과 같습니다.50% ~ 95%구성에 따라 투명 화면에 표시됩니다. 기존 방식은 0%-에 위치하며 이는 작동 방식의 기본입니다. 픽셀 피치가 거칠수록 LED 스트립 사이에 간격이 늘어나고 더 많은 빛이 통과합니다. P9.26으로 푸시하면 80% 이상의 투명도를 얻을 수 있지만 그 시점에서는 길 건너편에서 본 대규모-건물 외관-건물 외관에만 적합합니다.

해결

해상도는 전통적인 LED의 확실한 승리입니다. COB는 다음과 같이 괜찮습니다.P0.4. 표준 SMD 기존 스크린은 바닥에 위치합니다.P1.0-P1.2. 투명 스크린은 현재 최대치입니다.P2.6. 대부분의 AV 통합업체는 빠른 계산을 사용합니다. 즉, 픽셀 피치(mm)를 0.3으로 나누어 최소 편안한 시청 거리(미터)를 얻습니다. 따라서 P3.9 투명 화면은 픽셀화가 사라지기까지 약 13미터가 필요합니다. P1.2 기존 화면은 단 4m 밖에서도 선명하게 보입니다.

명도

실내 사용의 경우 일반적으로 투명 LED가 출력됩니다.800-2,500니트. 전통적인 실내 스크린이 실행됩니다.600-1,500니트-투명함은 실제로 많은 설정에서 우위를 점합니다. 상점 전면에는 더 많은 효과가 필요합니다. 일반적으로 투명 스크린이 실행됩니다.4,000-5,500니트. 직사광선은 여전히 전통적인 방식이 지배적인 곳입니다.-그들은 밀어붙입니다5,000-10,000니트유리 뒤의 투명 스크린은 6,000니트 미만으로 어려움을 겪고 있습니다.

대비 및 색상

대비와 색상-전통적인 LED가 여기에서 지배적이며 이는 변하지 않습니다. 블랙 마스크 디자인은 주변광을 흡수하여 더 깊은 블랙을 생성합니다. COB 기술 포스트 연구실-위의 명암비 측정20,000:1. 기존 화면에는 검은색이 표시되지만 투명 화면에는 뒤에 있는 내용이 모두 표시됩니다. 회의실, 주차장, 일광. 아무리 많은 엔지니어링을 사용해도 이 문제는 해결되지 않습니다.-빛이 통과하도록 하는 것은 본질적인 문제입니다.

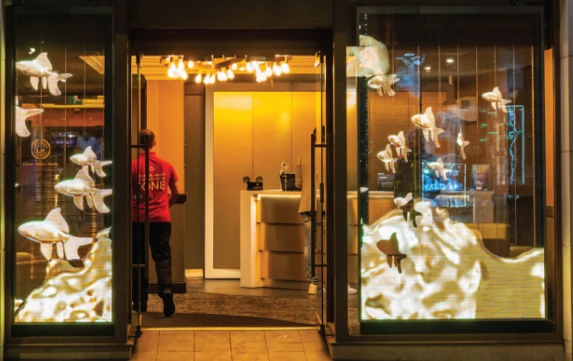

실제로 지불할 금액

이는 FOB 심천 가격입니다.-북미 또는 유럽의 착륙 비용에는 일반적으로 15-25%가 추가됩니다. 가격은 변동됩니다. LED 칩 비용은 1분기와 2분기 사이에 약 12% 하락했습니다.3 2024.

투명 LED

보급형-측면-발광 패널 실행$580-950/m². 대부분의 상업용 설치 장소가-위치하는 중간{1}}전면-발광-$1,100-2,400/m². 투명필름 LED가 어울리는$1,150-2,800/m². 홀로그램 투명 디스플레이 푸시$1,400-3,200/m².

기존 LED

옥외용 SMD(P4-P10)가 가장 저렴합니다.$150-400/m². 실내 SMD(P1.5-P3) 실행$300-800/m². 미세한-피치 COB(P0.9-P1.2) 적중$1,000-2,500/m². 초-미세 COB(P0.6 이하)는 다음에서 시작됩니다.$3,000+/m².

설치투명 LED의 경우 일반적으로 $200-500/m²로 기존 유리에 직접 장착할 수 있습니다. 구조적 요구 사항을 고려하면 기존 LED 설치 비용은 $500-2,000/m²입니다. 처음에 언급한 무게 차이가 예산에 나타나는 곳입니다.

연간 에너지 비용100m² 설치에서 매일 12시간 실행: 투명의 경우 대략 $3,000-4,500, 일반의 경우 $5,000-7,500. 투명 스크린은 평방 미터당 30-40% 적은 전력 소비량의 LED 칩을 끌어당겨 능동 환기 대신 수동 냉각을 수행합니다.

콘텐츠 제작사람들이 잊어버리는 또 다른 변수를 추가합니다. 투명 디스플레이에는 투명한 배경을 위해 설계된 콘텐츠가 필요합니다.-검은색 영역은 투명하게 보입니다.

설치 및 유지관리 현실

투명 LED 스크린은 접착제, 자기 시스템 또는 기계식 클립을 사용하여 유리 표면에 직접 장착됩니다. 대부분의 응용 분야에는 강철 구조가 없습니다. 타임라인: 며칠에서 몇 주까지.

기존 LED 스크린에는 전용 지지 구조, 중량 하중 계산, 실외 풍하중 분석, 건물 허가가 자주 필요합니다. 타임라인: 몇 주에서 몇 달까지.

유지 관리도 다르게 작동합니다. 투명 스크린은 모듈식 스트립/패널 교체를 사용합니다. 구성요소는 단일-기술자 서비스를 위해 충분히 가볍습니다. 기존 SMD 스크린에서는 개별 LED 교체가 가능하지만 정밀 납땜을 하는 숙련된 기술자가 필요합니다. 건당-$10-15입니다. 기존 COB 스크린은 수리 건당 $200-300+의 비용으로 모듈 수준 교체가 필요하지만 오류 발생 빈도는 낮습니다.

각자가 속한 곳

일부 프로젝트는 분명히 하나의 진영에 속합니다.

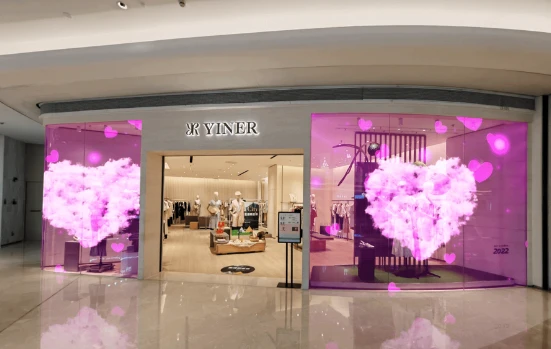

투명 LED의 승리:건축물을 그대로 유지하면서 정면이 미디어 표면이 되는 유리 커튼월 건물. 쇼핑몰 아트리움과 유리 파티션. 물리적 디스플레이 위에 디지털 콘텐츠를 겹겹이 쌓은 전시장과 박물관. 자동차 쇼룸. 출연자가 화면을 통해 등장하는 무대 및 이벤트 배경입니다.

기존 LED의 장점:직사광선 아래에서 최대 밝기가 필요한 옥외 광고판. 경기장은 미세한 픽셀 피치가 중요하지 않은 50+미터에 표시됩니다. 색상 정확도를 협상할 수 없는 방송 스튜디오 및 제어실- 수백 평방미터에 달하는 콘서트 메인 스크린. 투명성이 아무것도 추가되지 않은 교통 허브 정보가 표시됩니다.
