전자 선반 라벨 게이트웨이 배치: 소매점을 위한 RF 현장 조사 가이드

전자 선반 라벨 게이트웨이 배치는 브로셔 범위나 평면도-원만을 기반으로 해서는 안 됩니다. 금속 선반, 냉장 케이스, 재고 밀도, 벽, 장착 높이, 기타 무선 장비 및 가격 업데이트 양에 따라 실제 매장에서 ESL 네트워크가 작동하는 방식이 달라질 수 있습니다.

빠른 답변:현재 매장 레이아웃을 바탕으로 예비 게이트웨이 계획을 수립한 후 실제 게이트웨이와 대표 라벨을 통해 검증합니다. 어려운 선반 위치, 일반 및 대량 업데이트, 게이트웨이 오류, 예외 가시성 및 최종 장치 확인을 테스트합니다. 수정, 재테스트 및 문서화된 구성만 승인하십시오.

안전자 선반 라벨 솔루션일반적으로 라벨, 게이트웨이 또는 액세스 포인트, 관리 플랫폼, 가격 책정 또는 제품 시스템에 대한 연결을 결합합니다. 따라서 안정적인 적용 범위는 RF에만 국한되는 문제가 아닙니다. 이는 올바른 업데이트를 제공하고, 오류를 식별하고, 의도한 라벨이 승인된 최종 상태에 도달했음을 증명하는 능력입니다.

ESL 게이트웨이 배치가 증명해야 하는 것

게이트웨이는 관리 플랫폼과 매장의 라벨 간에 업데이트 트래픽을 전달합니다. 시스템에 따라 동일한 네트워크 구성 요소를 게이트웨이, 기지국, 액세스 포인트 또는 통신 컨트롤러라고 부를 수 있습니다. 이 가이드에서는 시스템 작업흐름에 대한 더 폭넓은 설명을 제공합니다.전자 선반 라벨의 작동 원리.

블루투스- 기반 시스템은 다음을 구현할 수 있습니다.Bluetooth 전자 선반 라벨 프로필, Bluetooth 클라이언트가 ESL 장치를 제어하고 업데이트하는 방법을 지정합니다. 다른 시스템은 독점 2.4GHz, Sub-GHz, Wi{3}}Fi 또는 다른 아키텍처를 사용할 수 있습니다. 선택한 프로토콜은 조사 도구, 사용 가능한 신호 표시기, 게이트웨이 연결, 확인 동작 및 채널 계획에 영향을 미칩니다. 차이점을 검토해 보는 것이 유용합니다.블루투스, Wi{0}}Fi 및 Sub-GHz ESL 통신테스트 방법을 정의하기 전에

공칭 범위는 사용할 수 없습니다.

공급업체 범위는 정의된 조건에서의 성능을 설명합니다. 사용 가능한 보장 범위는 설치된 매장의 소매점에서 요구하는 결과입니다.

하나의 레이블이 하나의 명령을 받았다고 해서 영역을 사용할 수 있다고 간주해서는 안 됩니다. 프로젝트는 다음 사항을 확립해야 합니다.

• 대표 라벨은 지속적으로 올바른 업데이트를 받습니다.
• 일반 및 대량 업데이트는 승인된 업무 기간 내에 완료됩니다.
• 확인되지 않은 라벨은 예외 프로세스에서 계속 표시됩니다.
• 오래되었거나 지연된 이벤트는 최신 콘텐츠를 덮어쓸 수 없습니다.
• 게이트웨이 또는 백홀 연결이 실패하더라도 중요한 영역은 계속 관리 가능합니다.
• 올바른 물리적 라벨이 올바른 제품 및 선반 위치에 부착되어 있습니다.

업데이트 속도는 디스플레이 기술, 이미지 크기, 파형, 플랫폼 예약 및 네트워크 로드에 따라 달라집니다. 별도 안내ESL 새로 고침 빈도 및 디스플레이 성능팀이 RF 적용 범위에 대한 모든 느린 업데이트를 비난하는 것을 피하는 데 도움이 될 수 있습니다.

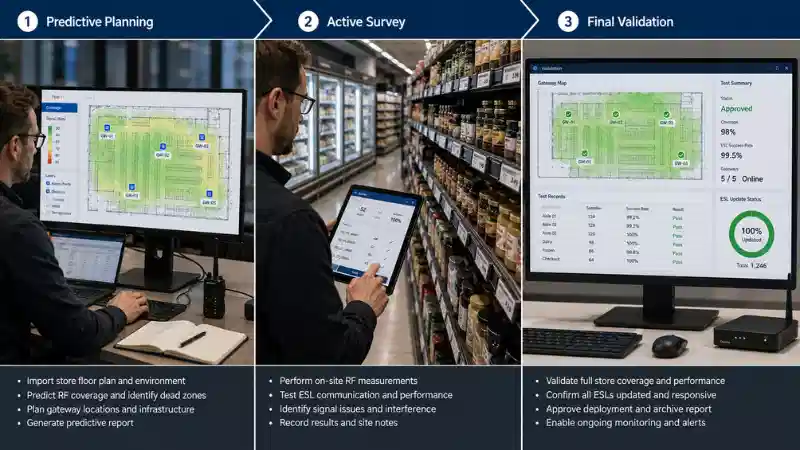

3단계- ESL RF 사이트 설문조사 사용

방어 가능한 설문조사는 계획과 검증을 분리합니다. 아래의 세 단계는 예측 설계가 완료된 설치로 오인되는 것을 방지합니다.

1단계: 예비 예측 계획

현재 평면도, 설비 일정, 천장 정보, 네트워크 가용성, 후보 장착 지점 및 공급업체의 문서화된 가정을 사용하여 초기 게이트웨이 레이아웃을 만듭니다.

이 단계에서는 가능한 적용 범위와 명백한 위험을 식별해야 하지만 최종 게이트웨이 수를 승인해서는 안 됩니다. 계획 반경으로는 재고가 있는 선반, 냉동고 구조, 무선 반사, 라벨 방향 또는 매장의 실시간 무선 환경을 재현할 수 없습니다.

2단계: 활성-현장 설문조사

임시 또는 최종{0}}위치 게이트웨이를 설치하고 승인된 라벨 모델을 사용하여 대표 위치에서 실제 업데이트를 보냅니다. 공급업체가-지원하는 RF 측정값과 실제 작동 결과를 모두 기록합니다.

일반 무선 배포 지침산업용 무선 시스템에 대한 NIST기존 무선 장치, 작동 대역, 간섭 소스 및 설치 환경에 대한 이해를 강조합니다. ESL 프로젝트의 경우 이러한 원칙을 실제 라벨-업데이트 테스트와 결합해야 합니다.

3단계: 최종 사후-설치 확인

게이트웨이가 승인된 위치에 고정되고, 선반이 비축되고, 저온 장비가 작동되고, 일반 매장 시스템이 활성화된 후 중요한 테스트를 반복합니다. 최종 게이트웨이 맵과 테스트 증거를 배포 기준으로 저장합니다.

이 최종 검증은 다음에서 다루는 일반적인 하드웨어 작업과 다릅니다.전자 선반 라벨 설치 가이드. 설치를 통해 구성 요소가 장착되고 연결되었는지 확인합니다. RF 검증은 설치된 시스템이 실제 환경에서 작동하는지 확인합니다.

매장에 들어가기 전에 수집해야 할 것

테스트가 시작된 후에야 팀이 기본 레이아웃이나 인프라 정보를 발견하면 사이트 조사 속도가 느려지고 신뢰성이 떨어집니다. 방문 전에 다음을 수집하십시오.

공급업체 선택은 측정 및 확인 가능한 항목에도 영향을 미칩니다. 설문 조사에 앞서 이러한 기술적 능력을 검증하십시오.소매 전자 선반 라벨 솔루션 선택.

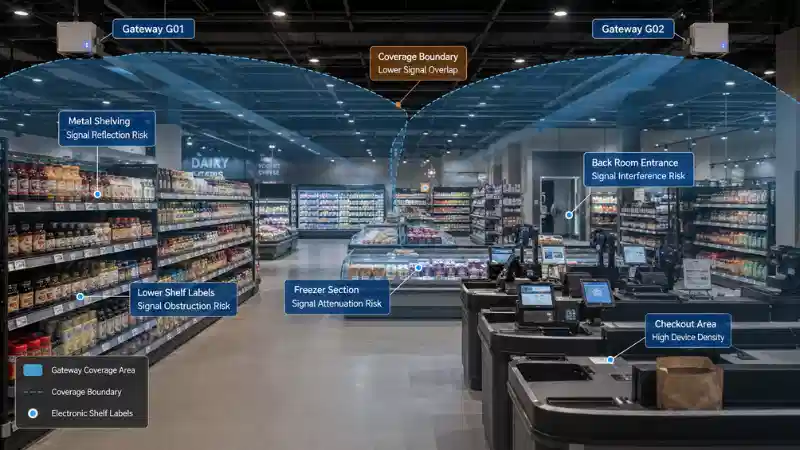

매장에서 가장 높은-위험이 있는 RF 구역 지도를 작성하세요.

평면도는 후보 게이트웨이를 설치하기 전에 위험 지도가 되어야 합니다. 약한 디자인이 노출될 가능성이 가장 높은 영역부터 시작하십시오.

금속 선반 및 고밀도 디스플레이

금속은 무선 신호를 반사, 차단 또는 방향 전환할 수 있습니다. 선반 바닥, 금속 모서리 뒤, 좁은 통로 내부, 밀집된 고정물 옆, 재고가 많은 제품 근처에서 라벨을 테스트하세요. 한 눈-레벨 라벨은 전체 통로를 나타낼 수 없습니다.

냉장고 및 냉동고

저온 장비에는 금속, 단열재, 유리, 기계 및 특이한 장착 위치가 결합되어 있습니다. 냉장고 문, 열린 냉각기, 얼어붙은 끝부분, 하부 레일, 인접한 케이스 사이의 라벨을 별도의 테스트 지점으로 취급하십시오.

식료품 배포의 경우, 이 가이드에 설명된 광범위한 사용 사례와 함께 이러한 부서의 물리적 및 운영적 요구도 고려해야 합니다.슈퍼마켓 전자 가격표.

벽, 기둥, 뒷방 및 수신 구역

견고한 벽과 구조 기둥은{0}}판매층 출입구를 재고실, 약국, 서비스 카운터, 입고 도크 또는 중이층에서 분리할 수 있습니다. 라벨이 피킹, 보충, 재고 또는 고객 대상 가격 책정을 지원하는 경우 해당 영역을 포함하세요.-

계산대 및 무선-밀집된 구역

계산대에는 Wi-Fi 액세스 포인트, POS 단말기, 결제 장치, 휴대용 스캐너, 보안 장비, 고객 장치 및 디지털 디스플레이가 포함될 수 있습니다. 이들의 존재로 인해 자동으로 오류가 발생하지는 않지만 정상적인 작동 조건에서의 테스트가 더욱 중요해집니다.

예비 게이트웨이 위치 선택

후보 게이트웨이는 무선 성능, 전력, 보안 네트워크 액세스, 안전한 유지 관리 및 향후 매장 변경을 모두 관리할 수 있는 위치에 배치되어야 합니다.

• 승인된 안테나 설계가 대형 금속 고정물에 의해 차단되지 않는 높은 개방형 위치를 선호합니다.
• 공급자가 인클로저 및 설치 방법을 승인하지 않는 한 밀폐된 캐비닛을 사용하지 마십시오.
• 검사, 교체 및 네트워크 문제 해결을 위해 게이트웨이를 식별 가능하고 접근 가능하게 유지하십시오.
• 게이트웨이 ID, 정확한 위치, 장착 높이, 전원, 네트워크 주소, 대상 구역 및 설치 날짜를 기록합니다.
• 향후 간판, 계절별 진열, 매장 리모델링 등으로 인해 방해가 될 수 있는 곳에 출입구를 배치하지 마십시오.

적용 범위 중복은 경계 성능이나 탄력성을 향상시킬 수 있지만 플랫폼이 예상되는 연결 또는 장애 조치 동작을 지원하는 경우에만 가능합니다. 실제 게이트웨이 연결, 대기열 및 장애 조치는 공급업체에 따라 다릅니다. 공급업체를 비교할 때 단일 적용 범위 주장에 의존하기보다는 하드웨어와 네트워크 증거를 모두 검토하십시오. 이것전자 선반 라벨 제조업체 비교보다 광범위한 평가 요소를 설명합니다.

RF 현장 조사 중 측정할 사항

ESL 구역이 준비되었음을 증명하는 단일 숫자는 없습니다. 설문조사는 RF 또는 플랫폼 측정과 운영 결과를 결합해야 합니다.

무선 장비 및 허용된 작동 조건은 시장에 따라 다릅니다. 미국 배포의 경우 관련 장치에는 해당 규정이 적용됩니다.FCC 장비 승인 및 RF 장치 요구 사항. 다른 시장에는 자체 스펙트럼, 전력 및 적합성 규칙이 있습니다. 선택한 시스템의 인증된 구성은 한 매장의 설문 조사 결과를 개선하기 위한 목적으로만 변경되어서는 안 됩니다.

활성 ESL 사이트 설문 조사를 실행하는 방법

1. 매장 구역에 번호를 매깁니다.통로에는 A01, 냉동실에는 F01, 계산대에는 C01, 뒷방에는 B01과 같은 일관된 코드를 사용하세요. 평면도, 테스트 시트, 게이트웨이 구성 및 예외 로그에 동일한 코드를 사용하십시오.
2. 후보 게이트웨이를 설치합니다.의도한 최종 높이, ​​방향, 백홀 및 전원 조건을 반영하는 위치에 승인된 하드웨어를 배치합니다.
3. 대표적인 테스트 라벨을 선택하세요.상단, 중간, 하단 선반, 끝마개, 냉동고 위치, 계산대, 뒷방, 구조적 장애물 및 예상되는 적용 범위를 포함합니다.
4. 제어된 개별 업데이트를 실행합니다.알려진 테스트 이벤트를 사용하고 테스트 포인트, 레이블 ID, 게이트웨이, 상태, 완료 시간, 재시도, 가시적 결과 및 증거를 기록합니다.
5. 현실적인 대량 업데이트를 실행하세요.계획된 가장 큰 운영 이벤트를 나타내는 통로, 부서, 프로모션 세트 또는 기타 부하를 테스트합니다.
6. 정상적인 매장 조건을 테스트하십시오.가능한 경우 선반이 비축되어 있고 차가운 장비가 작동 중이며 Wi-Fi가 활성화되어 있고 직원 기기가 사용 중이며 계산대가 작동 중인 상태에서 중요한 테스트를 반복합니다.
7. 탄력성과 장애 가시성을 테스트합니다.승인된 테스트 절차를 통해서만 하나의 게이트웨이를 비활성화하거나 연결을 끊으십시오. 영향을 받은 이벤트에 어떤 일이 발생하는지, 지원되는 경우 대체 적용 범위가 사용되는지, 해결되지 않은 라벨이 계속 표시되는지 확인하세요.
8. 수정하고 다시 테스트하세요.게이트웨이를 이동 또는 추가하고, 승인된 장착 배열을 변경하고, 의도하지 않은 장애물을 제거하고, 백홀을 수리하고, 결함이 있는 라벨을 교체하거나 바인딩을 수정하십시오. 최종 구성이 문제를 노출한 것과 동일한 테스트를 통과할 때까지 문제를 닫지 마십시오.

비공식 메모가 아닌 현장 조사 기록을 사용하십시오.

설문 조사 기록을 통해 결과를 반복하고 감사할 수 있습니다. 다음 필드를 시작점으로 사용할 수 있습니다.

이 예에서는 의도적으로 범용 신호 또는 시간 임계값을 피합니다. 이러한 값은 선택한 시스템, 소매업체의 위험 요구 사항 및 검증된 프로젝트 테스트에서 나와야 합니다.

예시적인 슈퍼마켓 조사 예

다음 시나리오는 가상이며 실제 배포 결과를 주장하기보다는 결정 프로세스를 보여줍니다.

식료품점에는 6개의 주요 통로, 2개의 냉장 벽, 냉동 식품 섹션, 8개의 계산대, 견고한 벽 뒤에 있는 뒷방이 있습니다. 예비 계획에서는 G01을 통로 1~3에, G02를 통로 4~6 및 냉장 디스플레이에, G03을 계산대 및 뒷방에 할당합니다.

개별 업데이트는 대부분의 위치에서 작동하지만 세 가지 문제가 나타납니다.

• 냉동 섹션 옆의 하단{0}}선반 라벨은 확인되지 않은 상태로 남아 있습니다.
• 두 개의 백-방 라벨은 반복된 재시도 후에만 업데이트됩니다.
• 대량 프로모션 테스트 중에 G01과 G02 사이의 엔드{0}}캡 라벨이 일치하지 않습니다.

팀은 단순히 재시도 횟수를 늘리고 스토어를 승인해서는 안 됩니다. 먼저 오류가 RF 원인을 공유하는지 확인해야 합니다.

1. 각 이벤트가 올바른 매장, 제품 및 라벨 바인딩에 도달했는지 확인하세요.
2. 라벨 상태를 확인하고 알려진 양호한 테스트 라벨로 이벤트를 반복하세요.-
3. G01, G02, G03 및 해당 백홀 연결이 온라인인지 확인합니다.
4. 대기열 상태 및 이벤트 순서를 검토합니다.
5. 실패한 테스트 지점에서 공급업체가 지원하는 링크 측정값과 운영 결과를 비교하세요.{0}}
6. RF 약점을 나타내는 증거가 있는 경우 승인된 적용 범위를 이동하거나 추가합니다.
7. 동일한 개별, 대량 및 실패 테스트를 반복합니다.
8. 최종 게이트웨이 맵과 닫힌{0}}결함 증거를 승인된 기준으로 저장합니다.

이 프로세스는 불필요한 하드웨어 구매도 방지합니다. 바인딩, 손상된 레이블 또는 네트워크 대기열로 인해 업데이트가 실패하더라도 자동으로 다른 게이트웨이가 발생해서는 안 됩니다. 게이트웨이, 설치, 라벨, 유지 관리 및 소프트웨어의 재정적 영향은 소매업체 내에서 평가되어야 합니다.실제 전자 선반 라벨 비용.

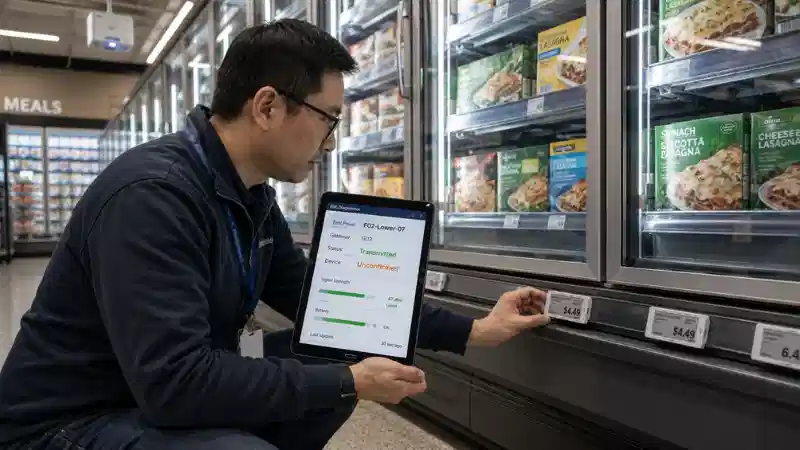

RF 범위를 비난하기 전에 실패한 라벨을 진단하십시오

ESL이 업데이트되지 않으면 고정된 문제 해결 순서를 사용하십시오.

1. 소스 이벤트의 유효성을 검사합니다.제품, 매장, 템플릿, 버전, 유효시간, 의도한 콘텐츠를 확인하세요.
2. 제품-과-라벨 바인딩을 확인하세요.정상적인 라벨은 연결이 잘못된 경우 잘못된 제품을 표시할 수 있습니다.
3. 라벨 상태를 확인하세요.배터리, 등록, 하드웨어 상태 및 알려진 양호한 테스트 이벤트의 성공 여부를 검토하세요.-
4. 게이트웨이 가용성을 확인하세요.의도한 게이트웨이에 전원이 공급되고, 연결되고, 등록되고, 이벤트를 처리하고 있는지 확인하세요.
5. 백홀 및 플랫폼 대기열을 확인하세요.LAN, 서버, 통합 또는 대기열 문제는 RF 오류처럼 보일 수 있습니다.
6. 주변 테스트 포인트를 비교해보세요.유사한 선반 위치에서 발생한 일련의 오류는 하나의 격리된 장치보다 더 강력한 RF 증거입니다.
7. 사용 가능한 링크를 검토하고 데이터를 다시 시도하세요.고안된 범용 임계값이 아닌 플랫폼{0}}별 측정을 사용합니다.
8. 의심되는 원인을 수정하고 원래 테스트를 반복하십시오.다른 테스트로는 원래 실패가 종결되었음을 증명할 수 없습니다.

더 광범위한 결함 격리를 위해서는 전용 가이드를 사용하세요.전자 선반 라벨이 업데이트되지 않음이 문서를 완전한 문제 해결 매뉴얼로 확장하는 대신

확인 수준 이해

아래 용어는 일반적인 예입니다. 실제 상태 이름과 그 뒤에 있는 증거는 플랫폼에 따라 다릅니다.

고객이 직면하는 가격 업데이트의 경우-전송만으로는 일반적으로 승인 증거가 약합니다. 프로젝트는 플랫폼이 실제로 지원하고 물리적 샘플링이 필요한 시기를 정의하는 가장 강력한 확인을 사용해야 합니다.

적용 범위 및 승인 테스트 매트릭스 구축

테스트 전 승인 기준 정의

모든 매장, 프로토콜 또는 플랫폼에 대한 범용 통과 임계값은 없습니다. 소매업체와 공급업체는 설문조사가 시작되기 전에 증거에 동의해야 합니다.

필수-기준이 있어야 함

• 모든 중요 영역은 문서화된 테스트 지점으로 표시됩니다.
• 고객이-대면하는 가격은 확인되지 않은 상태로 조용히 남아 있을 수 없습니다.
• 실패한 이벤트는 소유자와 함께 눈에 보이는 예외를 생성합니다.
• 대량 업데이트 및 프로모션 취소가 테스트됩니다.
• 최종 구성은 재료 수정이 있을 때마다 다시 테스트됩니다.
• 최종 게이트웨이 맵, 네트워크 세부 정보, 공개 문제 및 종료 증거가 저장됩니다.

권장 기준

• 영역{0}}수준 재시도 및 확인되지 않은{1}}라벨 모니터링.
• 정기적인 업데이트, 프로모션 및 긴급 수정을 위해 정의된 완료 기간입니다.
• 위험도가 높은 가격 이벤트에 대해 승인된 물리적 샘플링 규칙입니다.-
• 게이트웨이 또는 백홀 오류에 대한 복구 절차입니다.

대규모 배포를 위한 고급 기준

• 승인된 이벤트와 기기{0}}수준 상태 간의 자동 조정입니다.
• 표준화된 결함 심각도 및 매장 전체 에스컬레이션.
• 게이트웨이, 구역, 라벨 모델, 설비 유형별 추세 분석.
• 동일한 RF 결과를 가정하지 않고 매장 템플릿을 비교 제어합니다.

매장에는 몇 개의 ESL 게이트웨이가 필요합니까?

바닥 면적이나 라벨 수에만 기초한 신뢰할 수 있는 보편적인 공식은 없습니다.

최종 수치는 프로토콜, 게이트웨이 하드웨어, 안테나 설계, 매장 구조, 천장, 고정 장치, 라벨 밀도, 업데이트 로드, 비즈니스{0}}중요 영역, 사용 가능한 전력 및 네트워크 위치, 필요한 복원력에 따라 달라집니다.

공급업체의 추정치를 사용하여 후보 직위를 만든 다음 활성 설문조사를 통해 최종 개수를 결정하게 합니다. 조밀한 강철 고정 장치와 냉장 케이스를 갖춘 소규모 매장은 대규모 개방형-형식 매장보다 더 신중한 계획이 필요할 수 있습니다.

솔루션을 비교할 때 인용된 적용 범위와 용량 수치가 실제로 가정하는 바를 확인하십시오. 에 대한 일반적인 설명전자 선반 라벨 솔루션에는 무엇이 포함되어 있나요?조달 팀이 라벨, 게이트웨이, 소프트웨어 및 통합 책임을 분리하는 데 도움이 될 수 있습니다.

라이브 종료 후 재테스트 시기-

승인된 게이트웨이 맵은 기준일 뿐 영구적인 보장은 아닙니다. 다음과 같은 경우 대상 테스트를 반복합니다.

• 통로, 엔드캡 또는 선반이 재배치됩니다.
• 새로운 냉장고, 냉동고, 재고 케이지 또는 대형 디스플레이가 설치됩니다.
• 매장이 리모델링되거나 새로운 벽이 추가됩니다.
• 라벨 밀도 또는 업데이트 작업량이 크게 증가합니다.
• 게이트웨이, 펌웨어, 프로토콜 설정 또는 네트워크 인프라 변경.
• 근처에 새로운 무선 장비가 설치되었습니다.
• 한 영역에서는 반복적인 재시도 또는 확인되지 않은 라벨이 발생합니다.

하나의 매장 전체 성공률에만 의존하기보다는 구역별로 모니터링하세요. 전체 결과가 높으면 작지만 중요한 레이블 그룹에 영향을 미치는 지속적인 데드존을 숨길 수 있습니다.

일반적인 게이트웨이 배치 실수

• 적용 범위 반경에 의존:평면도-원은 선반, 재고, 방향, 교통량 또는 업데이트 로드를 모델링하지 않습니다.
• 눈높이-라벨만 테스트:하단 레일, 냉동고 가장자리, 모서리, 엔드 캡 및 뒷방은 다르게 작동할 수 있습니다.
• 한 번에 하나의 라벨을 테스트합니다.이는 가장 큰 승격 또는 운영 작업량을 보여주지 않습니다.
• 전송 성공 호출:의도한 물리적 라벨과 최종 콘텐츠에 대해서는 여전히 적절한 확인이 필요합니다.
• 원인 진단 전 게이트웨이 추가:바인딩, 레이블 상태, 백홀, 대기열 또는 템플릿 오류는 RF 문제가 아닐 수도 있습니다.
• 하나의 매장 디자인을 어디서나 복사:공통 표준은 유용하지만 각 위치에는 설치된 환경에 대한 검증이 필요합니다.
• 유지 관리 액세스 무시:안전하게 도달할 수 없는 관문은 실제적인 최종 위치가 아닙니다.

최종 테이크아웃

신뢰할 수 있는 전자 선반 라벨 게이트웨이 배치는 정확한 매장 레이아웃, 문서화된 예비 설계, 실제 RF 및 라벨{0}}업데이트 테스트, 명확한 승인 규칙이라는 네 가지 형태의 증거를 연결합니다.

스토어를 승인하기 전에 프로젝트 팀은 모든 게이트웨이가 설치된 위치, 테스트된 위험 영역, 각 상태가 무엇을 증명하는지, RF 오류와 비{0}}RF 오류를 어떻게 분리했는지, 수정된 사항, 최종 구성을 어떻게 다시 테스트했는지 보여줄 수 있어야 합니다.
