이러한 오류에는 패턴이 있으며 대부분은 30분 이내에 진단할 수 있습니다. 이 가이드는 실제로 문제 해결이 어떻게 진행되는지를 중심으로 구성되어 있습니다. 즉, 화면에 보이는 것부터 시작하여 원인을 찾아 진행합니다. 유지하든지상업용 LCD 디스플레이 화면소매점에서는 공용 키오스크에서 패널을 실행하거나 개발 중에 내장된 하드웨어를 디버깅하는 등 진단 프로세스는 동일합니다.
빠른 증상 참조
이 표를 첫 번째 필터로 사용하세요. 여러 가지 원인으로 인해 동일한 증상이 나타날 수 있으므로 이를 최종 답이 아닌 시작 방향으로 다루십시오.
| 징후 | 가장 가능성이 높은 원인 | 첫 번째 조치 |
|---|---|---|
| 완전히 어두운 화면, 백라이트 없음 | 정전 또는 퓨즈 끊어짐 | 모듈 핀의 입력 전압 측정 |
| 화면은 켜져 있지만 매우 어두움 | 백라이트 성능 저하 또는 LED 배열 실패 | 백라이트 회로를 독립적으로 테스트 |
| 손전등이 있어야만 보이는 희미한 이미지 | 백라이트 오류 - 패널 자체가 작동합니다. | LED 스트립 및 드라이버 회로 검사 |
| 깜박이거나 깜박이는 디스플레이 | 느슨한 리본 케이블 또는 불안정한 공급 전압 | 모든 커넥터를 다시 장착하십시오. 공급 리플 확인 |
| 화면을 가로지르는 수직선 또는 수평선 | 깨진 기판 또는 드라이버 IC 결함 | 육안검사; 드라이버 보드 교환 |
| 문자가 뒤섞이거나 누락됨 | 프로토콜 불일치 또는 펌웨어 버그 | 데이터시트에 대한 통신 설정 확인 |
| 내용이 없는 흰색 화면 | 초기화 실패 또는 신호 손실 | 프로토콜 구성을 확인하세요. 재설정 타이밍 확인 |
| 지속적인 고스트 이미지 또는 번인- | 에이징 패널의 정적 이미지가 너무 김 | 전원 주기; 픽셀-새로고침 테스트 패턴 실행 |
| 터치 입력이 등록되지 않음 | 손상된 터치 케이블 또는 손상된 펌웨어 | 리본 케이블을 확인하십시오. 리-플래시 터치 컨트롤러 |
| 무작위 재설정 또는 전원 순환 | 전압 스파이크 또는 전류 용량 부족 | 오실로스코프로 공급을 측정합니다. 서지 보호 추가 |
실제로 LCD 모듈 오류의 원인은 무엇입니까?
백라이트 저하
백라이트는 LCD 모듈에서 가장 흔한 단일{0}}부품 고장입니다. LED 어레이는 작동 수명 동안 점차적으로 어두워집니다. - 제조업체는 제품에 대해 인증을 받았습니다.JEDEC 반도체 신뢰성 테스트 표준, 정격 수명은 소비자용-등급 패널과 산업용{1}}등급 패널에 따라 크게 다릅니다. 일반적인 업계 수치가 아닌 작동 조건에서의 정격 서비스 수명에 대해서는 항상 특정 모듈의 데이터시트를 참조하십시오.
백라이트 성능이 저하된 디스플레이는 여전히 전기 점검을 통과합니다. 패널이 작동 중입니다. - 일반적인 주변 조명에서는 읽을 수 있는 이미지를 생성할 수 없습니다. 어두운 방에서는 화면이 괜찮아 보이지만 밝은 사무실 조명이나 실외에서는 화면이 거의 보이지 않는 경우 백라이트를 가장 먼저 테스트해야 합니다.
⚠️ 흔히 저지르는 실수:밝기를 최대로 높여 백라이트가 어두워지는 것을 보상합니다. 이로 인해 LED 마모가 가속화되고 이미 -성능이 저하된 구성요소의 남은 유효 수명이 단축됩니다. 처음부터 적절한 밝기 헤드룸을 갖춘 하드웨어를 선택하면 문제를 완전히 피할 수 있습니다. - 차이점을 확인하세요.상업용-등급 LCD 모듈소비자용-대안을 제공합니다.
커넥터 및 케이블 문제
리본 케이블, 얼룩말 커넥터 및 납땜 접합부는 진동, 열 순환 및 반복적인 굴곡으로 인해 성능이 저하됩니다. 오류 모드는 거의 항상 간헐적입니다. 특정 방향에서 깜박이거나, 진동으로 인해 디스플레이 세그먼트가 떨어지거나, 시작 시에는 작동하지만 작동 온도에서는 화면이 작동하지 않습니다. 부품을 주문하기 전에 모든 커넥터를 재장착하면 현장 불만 사항의 상당 부분을 무료로 해결할 수 있습니다.
환경적 스트레스
차가우면 액정 반응이 느려집니다. 열은 편광판 노화 및 접착제 박리를 가속화합니다. 습도는 내부에서 전극을 부식시켜 몇 주에 걸쳐 점진적으로 악화되는 디스플레이 세그먼트 누락을 생성합니다. 항상 평균 조건이 아닌 최악의-조건을 지정하세요. 까다로운 환경의 애플리케이션의 경우,환경 등급이 일치하는 통합 LCD 디스플레이 솔루션현장 장애 이후가 아니라 배포 전에 평가할 가치가 있습니다.
⚠️ 흔히 저지르는 실수:실험실 조건에서 디스플레이를 테스트하고 모듈의 정격 IP 클래스 및 온도 범위가 실제로 배포 환경과 일치하는지 확인하지 않고 실외, 추운 창고 또는 습기 공급원 - 근처에서 동일한 성능을 발휘한다고 가정합니다.
전원 공급 장치 문제 및 드라이버 결함
전압 스파이크는 즉각적인 드라이버 IC 손상을 유발합니다. DC 레일 -의 공급 리플 - AC 노이즈는 무작위 재설정, 이미지 노이즈 및 LED 수명 단축과 같은 더 미묘하고 누적된 손상을 유발합니다. 최대 허용 리플 전압은 모듈의 데이터시트를 참조하세요. 모든 패널 유형에 적용되는 보편적인 임계값은 없습니다.
펌웨어 버그와 프로토콜 불일치는 하드웨어 오류를 확실하게 흉내내는 별도의 범주입니다. 보드 교체 또는 소프트웨어 업데이트 후 흰색 화면이나 뒤섞인 출력은 깨진 패널이 아닌 구성 오류인 경우가 많습니다. 이러한 구별은 다음과 같은 경우에 중요합니다.LCD와 LED 바 스크린 형식 비교- 기술마다 프로토콜 동작과 오류 서명이 다릅니다.
6-단계 진단 프로세스
이를 순서대로 진행하세요. 오류를 확인하자마자 중지하세요. - 불필요한 교체는 시간을 낭비하고 새로운 변수를 도입합니다.
단계 1 - 전원을 켜기 전 육안 검사-.균열, 패널 뒤의 응결, PCB의 탄 자국, 위치가 바뀌거나 꼬인 리본 케이블을 찾아보세요. 물리적인 손상이 발견된 경우 전원을 인가하지 마십시오. 연결이 단락되면 원래 결함보다 훨씬 더 많은 비용이 드는 계단식 손상이 발생할 수 있습니다.
2 -단계 입력 전압을 확인합니다.모듈의 전원 입력 핀에 멀티미터를 사용하십시오. TFT 패널의 일반적인 정격 전압은 3.3V, 5V 또는 12V입니다. - 데이터시트를 확인하세요. 사양을 벗어난 값이 5% 이상 판독되면 조사가 필요합니다. 간헐적인 오류의 경우 오실로스코프를 추가하여 데이터시트의 허용 사양과 비교하여 공급 리플을 확인하세요.

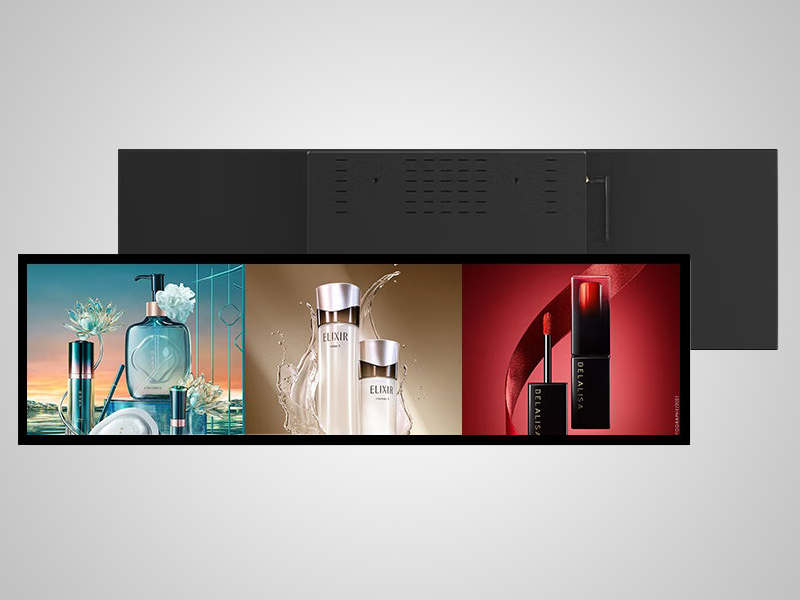

3 -단계 백라이트를 분리합니다.어두운 방에서는 손전등을 패널 표면에 비스듬히 비추십시오. 희미한 이미지를 알아볼 수 있으면 패널이 작동하고 백라이트만 고장난 것입니다. 이 단일 테스트는 10초 이내에 진단 트리의 절반을 제거하고 - 다음에서도 동일하게 잘 작동합니다.바-형식 LCD 디스플레이표준 직사각형 패널과 같습니다.
4 - 단계 케이블과 보드를 체계적으로 교체합니다.알려진-양호한 테스트 패턴을 로드합니다. 리본 케이블을 검증된 작동 장치로 교체하십시오. 케이블에 결함이 따른다면 케이블에 문제가 있는 것입니다. 보드에 남아 있으면 보드가 그 다음입니다. 가장 저렴하고 접근하기 쉬운 구성 요소를 먼저 교체하십시오.
5 -단계 통신 프로토콜을 확인하세요.보드 교체 후 흰색 화면이나 잘못된 출력은 거의 항상 구성 오류입니다. 데이터시트를 기준으로 전송 속도(UART), SPI 모드(CPOL/CPHA) 또는 I2C 주소를 확인하세요. 이 단계에서는 불균형한 결함을 포착합니다.키오스크 디스플레이 환경현장에서 모듈이 교체되는 경우, 종종 불완전한 문서로 인해 교체됩니다.
단계 6 - 벤치의 현장 조건을 복제합니다.실험실에서는 작동하지만 배포에 실패한 디스플레이는 거의 항상 열 또는 진동의 근본 원인이 있습니다. 22도에서 가장자리에 있는 커넥터는 55도에서 완전히 열릴 수 있습니다. 벤치 테스트 중에 제어된 열을 적용합니다. - 특정 온도 이상에서 나타나는 결함은 열팽창을 메커니즘으로 직접 식별합니다.
수리할 것인가, 교체할 것인가? 의사결정 프레임워크
수리는 다음과 같은 경우에 의미가 있습니다.결함이 교체 가능한 단일 구성요소 - 케이블, 백라이트 어레이, 펌웨어 업데이트에 국한됩니다. - 모듈을 교체하려면 상당한 가동 중지 시간이나 재설계가 필요하고 수리 비용이 새 장치보다 확실히 적은 시스템의 일부입니다.
교체는 다음과 같은 경우에 더 의미가 있습니다.여러 증상이 동시에 나타납니다. 희미한 백라이트, 커넥터 마모 및 이미지 잔상이 함께 나타나는 것은 단일 고칠 수 있는 결함이 아니라 서비스 수명 종료를 나타내는 신뢰할 수 있는 지표입니다. 또한 현재 모듈이 향후 유지 관리 부담을 줄일 수 있는 더 나은 사양 - 더 높은 밝기, 더 넓은 작동 온도, 더 나은 침투 보호 -를 제공하는 경우에도 교체가 합리적입니다.
두 가지 경로 중 하나를 선택하기 전에 다음 5가지 질문을 살펴보세요.
- 이것이 장치의 첫 번째 실패입니까, 아니면 이전에 실패한 적이 있습니까?
- 결함이 교체 가능한 단일 구성 요소로 제한됩니까?
- 총 수리 비용 - 부품, 인건비 및 가동 중지 시간 -이 교체 비용보다 확실히 저렴합니까?
- 수리된 장치가 시스템의 나머지 서비스 요구 사항을 통해 현실적으로 지속됩니까?
- 현재 대체 제품이 이 애플리케이션에 대해 의미 있게 더 나은 사양을 제공합니까?
3개 이상의 답변이 교체를 선호하는 경우 일반적으로 이것이 더 명확한 경로입니다. 전체 찾아보기제품군또는전문가와 상담하다소싱에 대해. 소매점 및 간판 상황의 경우,소매점 간판을 위한 맞춤형 LCD 구성스왑과 같은-직접적인 방식보다-장기적으로 더 나은 경제성을 제공하는 경우가 많습니다.-
예방적 유지보수
- 환경 제어:계획을 위한 최악의-조건을 사용하여 모듈의 정격 온도 및 습도 범위 내에서 배포합니다. 습도가 높은-환경에서는 IP 등급이 검증된 밀봉 인클로저가 필수 사항이지 예방 조치가 아닙니다.
- 전원 관리:하드웨어 서지 보호 기능이 있는 규제 공급 장치를 사용하십시오. 최대 밝기에서 백라이트를 계속 실행하지 마십시오. - 적응형 밝기 제어는 사용성에 눈에 띄는 영향을 주지 않고 LED 마모를 줄여줍니다.
- 예정된 검사:매월 - 커넥터 장착을 확인하고 응결 현상이 있는지 확인하십시오. 분기별로 - 진단 테스트 패턴을 실행하고 부하 상태의 공급 전압을 확인합니다. 매년 - 공급 리플을 확인하고 광학 레이어의 박리 또는 편광판 노화를 검사합니다.

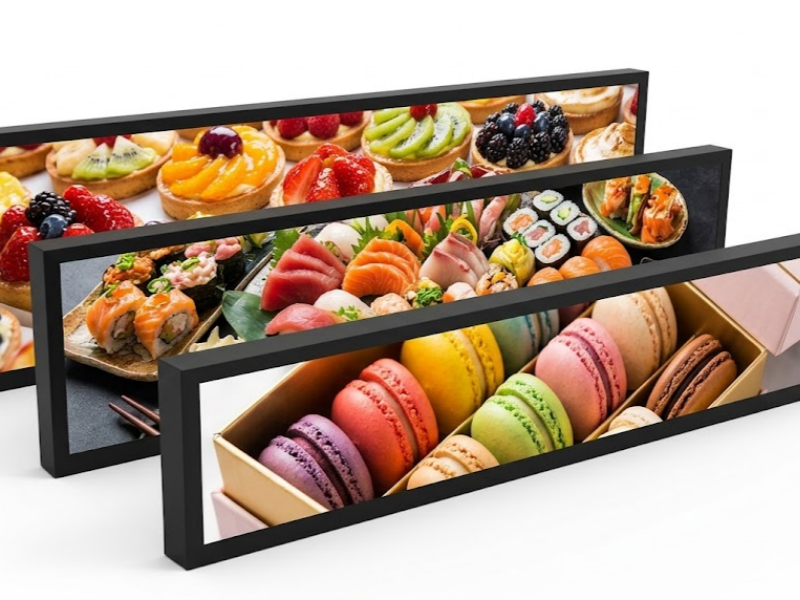

을 위한셀프-서비스 단말기트래픽이 많은 환경에서 지속적으로 실행되는 배포에서는{0}}분기별 점검이 가장 가치가 높은 단일 유지 관리 활동입니다.슈퍼마켓 환경에서 사용되는 확장된 LCD 화면표준 유지 관리 일정이 완전히 해결되지 않을 수 있는 습기 및 청소 화학 물질에 특정 노출에 직면할 수 있습니다.
자주 묻는 질문
LCD에 흰색 화면이 표시됩니다. - 패널이 고장난 것인가요?
반드시 그런 것은 아닙니다. 흰색 화면은 물리적인 손상보다 통신 또는 초기화 오류인 경우가 더 많습니다. 모듈의 데이터시트에서 프로토콜 구성 - 전송 속도, SPI 모드 또는 I2C 주소 -를 확인하세요. 이는 특히 설정이 올바르게 전송되지 않은 펌웨어 업데이트 또는 보드 교체 후에 관련이 있습니다.
백라이트나 LCD 패널에 문제가 있는지 어떻게 알 수 있나요?
어두운 방에서 손전등을 화면 표면에 비스듬히 비춥니다. 희미한 이미지가 보이면 패널이 올바르게 출력을 생성하고 있으며 백라이트에만 문제가 있는 것입니다. 손전등 아래에 이미지가 전혀 표시되지 않으면 패널, 드라이버 보드 또는 이들 사이의 신호 경로에 결함이 있음을 의미합니다.
모듈을 교체하지 않고도 깜박이는 디스플레이를 수정할 수 있나요?
대부분의 경우 그렇습니다. 깜박임은 느슨한 리본 케이블, 가장자리 납땜 연결 또는 과도한 공급 리플로 인해 가장 일반적으로 발생합니다. 커넥터를 재장착하고 부하 시 공급 전압 안정성을 확인하면 구성 요소 교체가 필요하기 전에 깜박이는 불만 사항의 대부분이 해결됩니다.
습기에 노출된 디스플레이를 켜도 안전합니까?
아니요. 전원을 공급하기 전에 습도가 낮은 환경에서 모듈을 완전히 건조시키세요.- 젖은 디스플레이에 전원을 켜면 전극이 부식되고 패널이 영구적으로 손상될 수 있는 단락이 발생할 위험이 있습니다.
내 디스플레이가 벤치에서는 작동하지만 현장에서는 작동하지 않는 이유는 무엇입니까?
간헐적인 필드{0}}오류는 거의 항상 작동 온도에서의 열팽창, 진동으로 인한 커넥터 간헐성-또는 시작 중 응결로 인해 발생합니다. 벤치 테스트 중에 실제 배포 환경 - 온도, 진동, 습도 -를 복제합니다. 까다로운 조건을 보다 일관되게 처리하는 하드웨어 선택에 대한 지침은고성능 LCD 디스플레이 옵션 개요-가장 중요한 사양 차이를 다룹니다.
결론
무엇을 찾아야 할지 알면 LCD 모듈 오류를 읽을 수 있습니다. 어두운 패널, 깜박이는 화면, 왜곡된 출력 - 각각은 관리 가능한 가능한 원인 목록에 매핑되며 구조화된 진단 프로세스는 구성 요소를 무작위로 교체하는 것보다 더 빠르게 실제 결함을 찾아냅니다. 또한 동일한 프로세스를 통해 수리가 완료되었으며 교체가 올바른 답인지 명확하게 알 수 있습니다.
최근의 실패로 인해 새로운 하드웨어가 고려 대상이 된다면 다음을 살펴보십시오.최신 상업용 LCD 화면을 기존 디스플레이 옵션과 비교하는 방법, 또는문의를 제출하다특정 애플리케이션 요구 사항을 논의합니다.
