두 달 전, 남부 유럽의 중간 규모 슈퍼마켓 체인이 22개 매장에 대한 전자 선반 라벨 출시에 대한 견적을 요청했습니다. 조달 팀은 이미 Bluetooth LE를 실행하는 시스템, Wi{4}}Fi 시스템, 독점 433MHz 무선 시스템을 사용하는 세 가지 시스템({3}})을 발표했습니다. 각 공급업체는 자신의 제품이 최고라고 주장했습니다. 어떤 조건에서 실제로 최악인지 설명하는 사람은 아무도 없었습니다. 그 대화를 통해 우리는 이 글을 쓰게 되었습니다.
현재 ESL 배포를 지배하는 세 가지 무선 프로토콜 제품군은 Bluetooth 저에너지(BLE, 특히 5.4 사양 이후), Wi-Fi 및 Sub-GHz 무선(아시아에서는 433MHz, 유럽에서는 868MHz, 북미에서는 915MHz)입니다. 각 프로토콜은 실제 문제를 해결합니다. 각각은 공급업체 브로셔가 과소평가하는 장단점을 만듭니다. 실제 매장 환경에서 본 내용은 다음과 같습니다.
Bluetooth LE: 개방형 표준, 규모에 따라 아직 성숙 단계에 있음
블루투스는 그 뒤에 엄청난 추진력을 가지고 있습니다. Bluetooth SIG는 Bluetooth 5.4의 PAwR(Periodic Advertising with Responses) 기능 -을 기반으로 구축된 전용 ESL 프로필을 게시했습니다. 이 메커니즘은 하나의 액세스 포인트가 조직화된 시간 슬롯에 있는 수천 개의 레이블에 명령을 브로드캐스트한 다음 개별 연결을 설정하지 않고도 응답을 수신할 수 있는 메커니즘입니다.
Silicon Labs는 자사 연구실의 1,500-노드 네트워크에서 이를 테스트했습니다. EM Microelectronic은 200nA의 깊은 절전 전류를 갖춘 1.8×1.8mm 크기의 엠|블루 SoC를 출시했습니다.소형 2.66-인치 E-잉크 태그. 매년 50억 개가 넘는 Bluetooth 장치가 배송되므로 구성 요소 비용은 엄청난 규모의 경제를 통해 이익을 얻습니다.
소매업체의 실질적인 장점은 공급업체 유연성입니다. 개방형 표준은 - 적어도 원칙적으로는 - 한 공급업체의 액세스 포인트와 다른 공급업체의 라벨을 혼합할 수 있음을 의미합니다. 이는 수년 동안 ESL을 괴롭혀온 공급업체 종속-에서 의미 있는 출발입니다. BLE ESL 칩셋의 경우 2μA 미만의 절전 전류가 일반적이며 Bluetooth 5.4 사양은 종이에 있는 액세스 포인트 네트워크당 약 32,600개의 레이블을 지원합니다.
여기서 중요한 점은 "종이에"가 중요하다는 것입니다. BLE의 대규모-식료품 배포는 10년 동안 운영된 독점 시스템에 비해 아직 상대적으로 초기 단계입니다. ESL에서 활동하는 IoT 게이트웨이 공급업체인 Rigado는 개별 게이트웨이 설치 비용을 $1,000 - $2,000로 설정하고 - 대형 슈퍼마켓에는 10개 이상이 필요할 수 있습니다. BLE는 2.4GHz에서 작동하며 Wi{10}Fi 라우터, 고객 전화, 전자레인지, 건물 내 기타 모든 무선 기기와 스펙트럼을 공유합니다. 바쁜 매장에서는 혼잡으로 인해 피크 시간대에 가격 업데이트가 지연될 수 있습니다.
가장 적합한 곳: 약국, 부티크, -2,000m² 미만의 중형 매장-, 특히 자산 추적을 위해 이미 BLE 비콘을 실행 중인 매장. 소매업체 소싱5.8-인치 BLE 지원 선반 라벨무거운 인프라 없이 태블릿에서 업데이트하는 경우 이 프로토콜이 매력적일 것입니다.
Wi-Fi: 기존 네트워크를 사용하세요. - 하지만 배터리에 대한 예산을 책정하세요.
요점은 간단합니다. 매장에서는 이미 모든 통로에서 엔터프라이즈 Wi{0}}Fi를 실행하고 있으므로 새 게이트웨이를 건너뛰고 ESL을 기존 네트워크에 직접 연결하세요. 이미 전체 적용 범위를 갖춘 상업용 액세스 포인트에 막대한 투자를 한 대규모 엔터프라이즈 체인의 경우 통합 수학이 매력적으로 보입니다.
Wi-Fi는 또한 BLE 또는 Sub{1}}GHz보다 더 높은 데이터 처리량을 제공합니다. 풍부한 그래픽 콘텐츠 - 제품 이미지, 홍보 애니메이션 -을LCD-기반 디지털 가격 화면단순한 E-잉크 태그가 아닌 에이15.6인치 LCD 화면엔드캡에서 프로모션을 실행하려면 E-ink 가격 태그에는 필요하지 않은 대역폭이 필요합니다.
문제는 두 곳에서 나타난다. 첫째, 소비전력입니다. Wi-Fi는 각 전송 주기 동안 BLE 또는 Sub{3}}GHz보다 훨씬 더 많은 전류를 소비합니다. Sub-GHz 무선의 전자-잉크 라벨은 매일 1~3회 업데이트되는 코인 셀에서 5~8년 동안 작동할 수 있습니다. Wi-Fi에서도 동일한 라벨이 표시되나요? 12~18개월. 대규모로 - 여러 매장에 걸쳐 수천 개의 라벨이 - 이는 반복적인 배터리 교체 프로그램이 운영팀에서 리소스를 확보해야 함을 의미합니다. 둘째, 네트워크 혼잡입니다. Wi-Fi ESL은 POS 단말기, 고객 기기, 휴대용 스캐너, 셀프 계산대 키오스크와 방송 시간을 놓고 경쟁합니다. 토요일 오후 최고조에 달하는 경쟁은 이론적인 것이 아닙니다.
가장 적합한 곳: 성숙하고 -잘 설계된 Wi-Fi 인프라를 갖춘 기업 소매업체, 전원이 공급되는 LCD 디지털 사이니지(화면이 연결되어 있기 때문에 배터리 수명은 중요하지 않음)를 실행하는 매장, 수만 개가 아닌 수백 개의 라벨로 측정되는 배포.
하위-GHz(433/868/915MHz): 화려함 없음, 장거리, 긴 배터리
Sub-GHz 무선에는 Bluetooth SIG가 BLE를 옹호하는 방식으로 이를 홍보하는 마케팅 기관이 없습니다. 대부분의 Sub-GHz ESL 시스템은 라벨 제조업체에 특정한 독점 프로토콜을 실행합니다. 상호 운용성 프로필이 없습니다. 공급업체를 전환한다는 것은 전체 통신 스택을 교체한다는 의미입니다.
그러나 특정 매장 형식의 경우 물리학적으로 가장 실용적인 선택이 됩니다. 주파수가 낮을수록 파장이 길어집니다. 더 긴 파장은 2.4GHz 신호보다 훨씬 효과적으로 금속 선반, 콘크리트 칸막이벽, 냉장 진열장을 관통합니다. 영국-에 본사를 둔 ESL 제공업체인 Display Data는 복잡한 소매 환경에서 -최대 범위와 신호 침투율을 높이기 위해 Sub-1GHz 주위에 전체 플랫폼을 구축했습니다. 단일 Sub-GHz 액세스 포인트는 BLE 또는 Wi-Fi에 비해 훨씬 더 큰 공간을 차지합니다. 액세스 포인트 수가 적다는 것은 인프라 비용이 낮아지고 네트워크 계획이 단순해진다는 것을 의미합니다.
배터리 수명은 또 다른 결정적인 요소입니다. Silicon Labs의 ESL 설계 지침에서는 CR2032 코인 셀에서 5~10년에 도달하려면 10μA 미만의 평균 현재 예산이 필요하다고 명시하고 있습니다. - 해당 Sub-GHz FG22 SoC는 깊은 절전 모드에서 0.17μA를 달성합니다. 을 위한대형-형식 전자-잉크 라벨매일 1~3회 업데이트되는 창고나 대형마트 환경에서 Sub{0}}GHz는 지속적으로 가장 긴 작동 수명을 제공합니다.
가장 적합한 곳: 5,000m² 이상의 대형 슈퍼마켓 및{0}}대형 소매점, 금속 선반, 콜드 체인 및 냉장 구역을 갖춘 창고 및 물류 환경, 인프라 최소화 및 배터리 수명 극대화가 대역폭보다 우선시되는 모든 배포. 대형-형식 매장 전체에 E-잉크 선반 라벨을 출시하는 당사의 고객은 지속적으로 Sub-GHz에 관심을 기울이고 있습니다.
나란히-비교-
| 미터법 | 블루투스 LE 5.4 | Wi-Fi | 하위-GHz(433/868/915MHz) |
|---|---|---|---|
| 유효-매장 범위 | 10–30 m | 15–35 m | 50–200 m |
| 배터리 수명(E-ink, 하루 1~3회 업데이트) | 3~5년 | 1~2년 | 5~10년 |
| 데이터 처리량 | 보통의 | 높은 | 낮은 |
| 액세스 포인트당 라벨 | ~32,000(사양) / 수백 일반 | AP 용량에 따라 다름 | 게이트웨이당 수천 |
| 게이트웨이 비용(설치됨) | $1,000–$2,000 | 기존 네트워크 사용 | $500–$1,500 |
| 2.4GHz 간섭 | 예 | 예 | - 별도의 밴드 없음 |
| 개방형 표준 | 예(BLE ESL 프로필) | 예(802.11) | 대부분 독점 |
| 최고의 매장 형식 | 중소형 소매점, 약국 | 강력한 IT를 갖춘 기업 | 대형마트, 창고 |

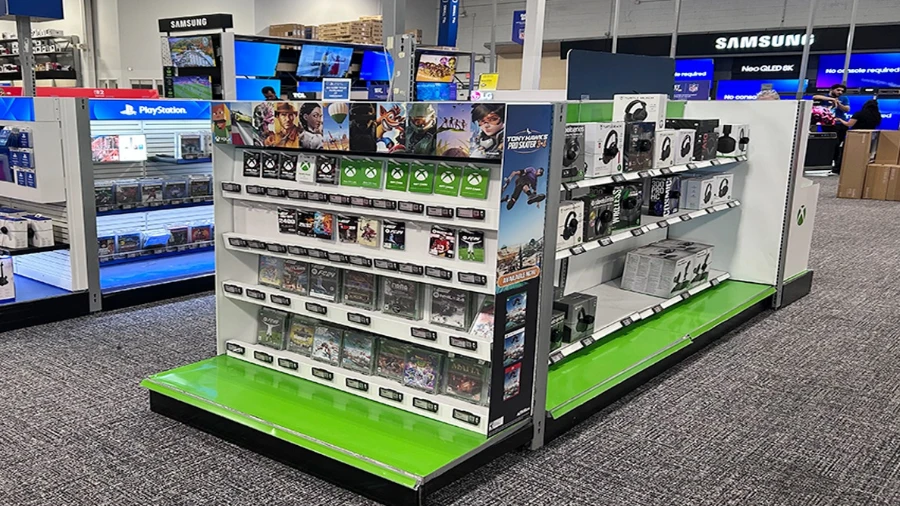

프로토콜 선택이 매장 전체에 파급됩니다.
프로토콜 비교 기사에서 지속적으로 놓치는 사항: ESL 무선 네트워크는 독립적으로 작동하지 않습니다. 액세스 포인트, 가격 책정 백엔드, 관리 소프트웨어는 - 모두 매장의 다른 디지털 시스템과 관련됩니다. 달리고 있는 경우셀프-서비스 터치스크린 키오스크결제를 위해 해당 키오스크는 동일한 데이터베이스에서 가격을 가져옵니다. 선반-가장자리 LCD 바에 통로에 프로모션이 표시되는 경우 해당 화면에 콘텐츠 엔진이 표시되면 E-잉크 라벨-에서 캠페인을 실행할 수도 있지만 시스템이 공통 API 레이어를 공유하는 경우에만 가능합니다.
우리는 고객이 3개의 개별 IT 프로젝트가 아닌 키오스크 및 디지털 사이니지 출시와 함께 ESL 배포를 계획할 때 가장 깔끔한 결과를 확인했습니다. 고객이 선반 태그, 엔드캡 LCD 화면 및 셀프{1}}계산대에서 보는 가격이 모두 하나의 소스에서 제공되면 가격 불만- 식료품점의 가장 큰 마찰 지점-이 거의 0에 가까워집니다.
커밋하기 전에 세 가지 질문
평면도는 어떻게 생겼나요?400m² 규모의 약국과 12,000m² 규모의 대형마트는 서로 다른 무선 환경입니다. BLE는 2개 또는 3개의 액세스 포인트로 첫 번째를 처리합니다. 두 번째는 게이트웨이로 인해 천장이 어지러워지는 것을 방지하기 위해 아마도 Sub-GHz가 필요할 것입니다.
어떤 콘텐츠를 표시하고 있나요?E-잉크의 고정 가격이요? 모든 프로토콜이 이를 처리합니다. 전원이 공급되는 LCD 화면에서 비디오 프로모션을 하시겠습니까? Wi-Fi의 처리량이 필요합니다. 시간당 여러 번 변경되는 플래시 가격이요? 프로토콜이 배터리를 조기에 소모하지 않고 업데이트 볼륨을 유지할 수 있는지 확인하세요.
당신의 전파를 공유하는 또 다른 것은 무엇입니까?이미 2.4GHz로 포화된 매장 - 고객 Wi-Fi, IoT 센서, 휴대용 스캐너 -는 그 위에 또 다른 2.4GHz 시스템을 배치하는 데 어려움을 겪을 것입니다. Sub-GHz는 덜 혼잡한 대역에서 완전히 작동합니다.
보편적으로 가장 좋은 단일 프로토콜은 없습니다. 귀하의 ESL 공급업체가 하나의 무선 옵션만 제공하고 그것이 부족한 부분을 설명할 수 없다면 이는 귀하에게 뭔가를 알려줍니다. 대규모로 커밋하기 전에 실제 매장에서 여러 프로토콜에 걸쳐 라벨을 테스트하고 싶다면,평가 샘플 요청- 한 라이브 통로에서 2주 동안 어떤 사양 시트나 공급업체 슬라이드 자료보다 더 많은 것을 보여줍니다.
