투명 LED 스크린 제조 기술
주요 기술 사양
투명도 범위
70% - 95%
첨단 소재를 통해 구현된 광학적 선명도
픽셀 피치
< 0.5mm
새로운 마이크로{0}}LED 어레이 기술
수명
100,000+시간
정상적인 작동 조건에서
작동 온도
-40도 ~ +85도
극한 조건에서 테스트됨
투명 LED 스크린 아키텍처 소개
투명한 LED 화면은 광학 선명도와 디지털 시각화 기능을 결합하여 디스플레이 기술의 혁명적인 발전을 나타냅니다. 이러한 정교한 시스템은 최첨단 반도체 재료와 첨단 제조 공정을 활용하여 뛰어난 디스플레이 품질을 유지하면서 70%~95%의 투명도 수준을 달성합니다.
투명 LED 화면의 기본 아키텍처는 광학적으로 투명한 기판에 내장된 마이크로{0}}LED 어레이로 구성되어 디지털 콘텐츠와 물리적 환경을 원활하게 통합합니다.
투명 LED 스크린 기술의 엔지니어링 복잡성에는 재료 과학, 광학 공학, 반도체 제조를 포함한 여러 학제간 접근 방식이 포함됩니다. 최신 투명 디스플레이는 마그네트론 스퍼터링 또는 화학 기상 증착 공정을 통해 증착된 초박형 전도성 층(일반적으로 ITO(인듐 주석 산화물) 또는 그래핀{2}} 기반 재료)을 사용합니다. 이러한 전도성 층은 픽셀 활성화에 필요한 전기 경로를 제공하는 동시에 90% 이상의 광학 투과율을 유지합니다.
주요 아키텍처 구성 요소
나노 크기의 마이크로{0}}LED 어레이
광학적으로 투명한 기판(유리 또는 폴리머)
초-도전층(ITO 또는 그래핀)
고급 캡슐화 재료
통합 제어 전자 장치
광학 선명도
정확한 재료 선택과 나노규모 제조 공차를 통해 달성됩니다.

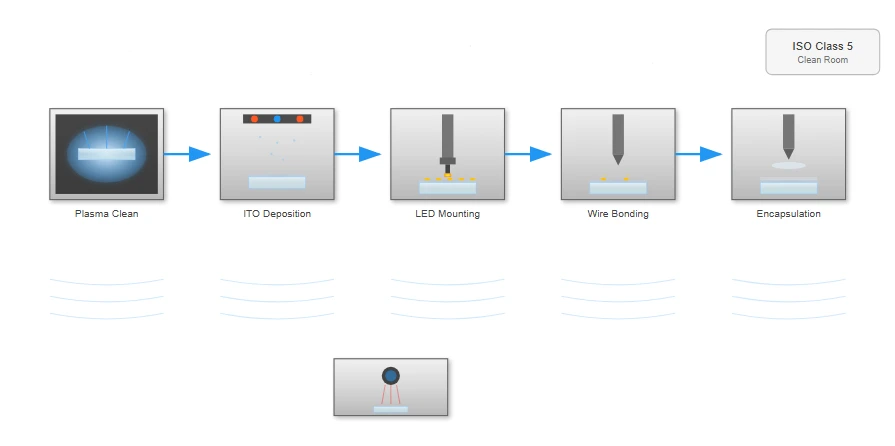

고급 제조 공정 및 재료 선택
제조 작업 흐름
기판 준비
초-순도 유리 또는 폴리머 재료는 플라즈마 세척을 거쳐 유기 오염물질을 제거하고 최적의 표면 조건을 만듭니다.
전도성 층 증착
마그네트론 스퍼터링 또는 화학 기상 증착 공정을 통해 ITO 또는 그래핀{0}} 기반 재료를 적용합니다.
LED 칩 실장
정밀한 픽셀 피치 균일성을 위해 ±25 마이크로미터 정확도로 고급 선택 및 배치 장비 위치 구성 요소입니다.
본딩 프로세스
이방성 전도성 필름(ACF) 또는 초-피치 와이어 본딩 기술은 안전한 전기 연결을 생성합니다.
캡슐화
광학적으로 투명한 접착제(OCA)와 액체 광학적으로 투명한 접착제(LOCA)는 환경을 보호합니다.

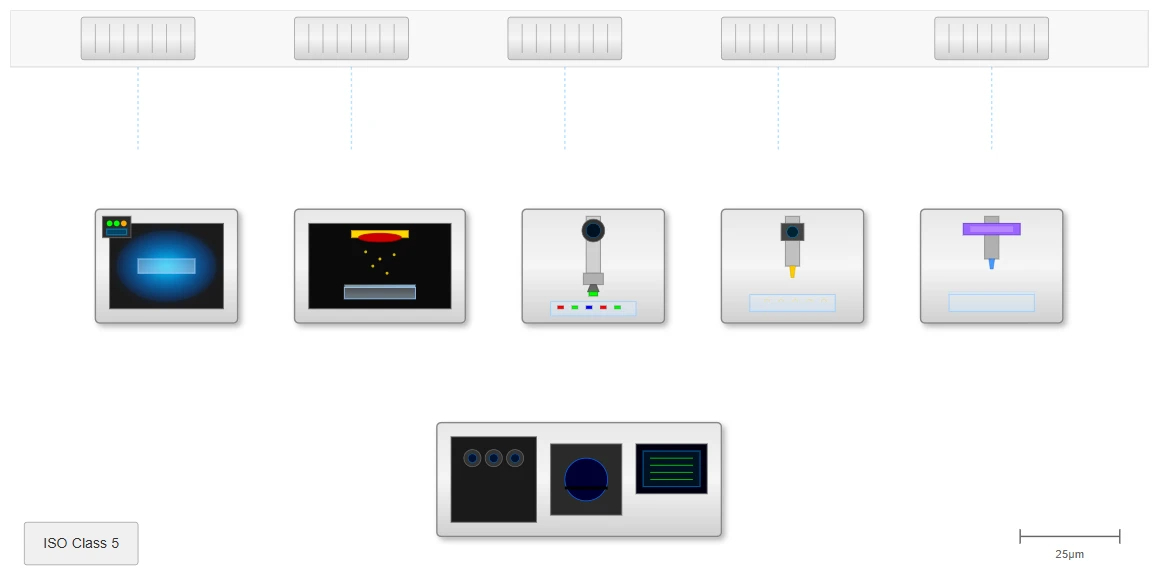

품질 관리 및 테스트
자동화된 광학 검사 및 분광 광도 분석은 일관된 광학 특성을 보장합니다.
클린룸 제조
현대 시설에서는 입자 크기가 0.5마이크로미터 이상인 경우 입방 미터당 입자 수가 3,520개 미만인 ISO 클래스 5 표준을 사용합니다.
품질 관리 시스템
여러 품질 관리 체크포인트에서는 자동화된 광학 검사 및 분광 광도 분석을 활용하여 일관된 광학 특성을 보장합니다.
재료 비교
| 재료 | 투명도 | 전도도 | 비용 |
|---|---|---|---|
| 인듐 주석 산화물(ITO) | 90-95% | 높은 | 높은 |
| 그래핀 | 95-98% | 매우 높음 | 매우 높음 |
| 금속 메쉬 | 85-90% | 매우 높음 | 중간 |
| 은 나노와이어 | 90-92% | 높은 | 중간-높음 |

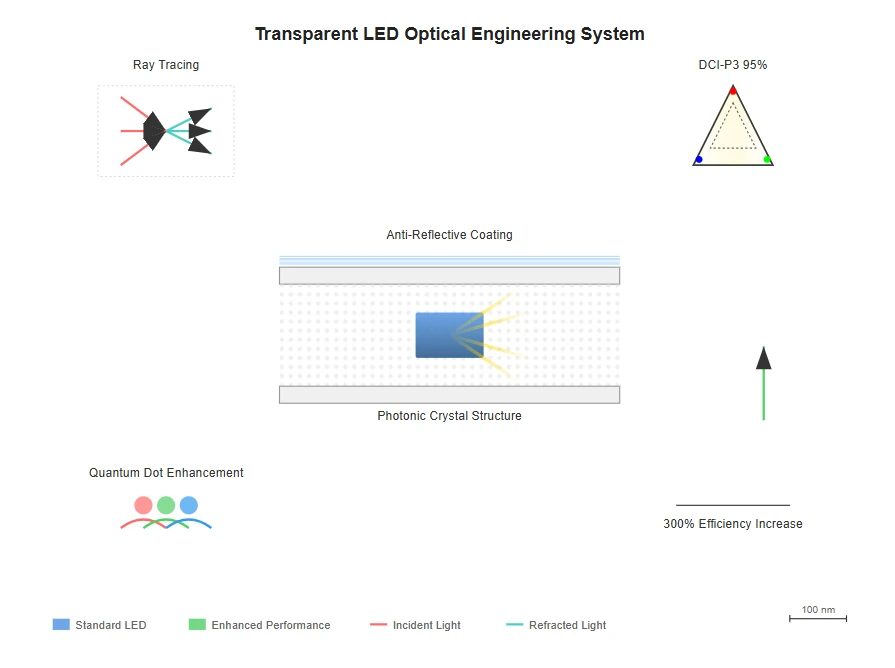

광학 공학 및 조명 관리 시스템
투명 LED 스크린 시스템의 광학 설계에는 투명성과 디스플레이 성능을 모두 최적화하기 위한 정교한 모델링과 시뮬레이션이 필요합니다.
광 추출 기술
고급 광 추출 기술은 반도체 재료에서 생성된 광자의 탈출을 최대화하여 투명 LED 스크린 디스플레이의 효율성을 향상시킵니다.
광결정 구조는 광 추출 효율을 최대 300%까지 증가시킵니다.
나노구조공학
전자빔 리소그래피 또는 나노임프린트 리소그래피를 통해 제작된 광결정 구조는 내부 전반사를 억제하는 주기적인 굴절률 변화를 생성합니다. 이러한 나노구조는 방출된 빛을 시야 영역으로 향하게 하면서 투명성을 유지하도록 정밀하게 설계되었습니다.
광선 추적 및 빛 전파
광선 추적 알고리즘은 프레넬 반사, 흡수 계수 및 산란 현상을 고려하여 다중 재료 인터페이스를 통한 빛 전파를 계산합니다.
반사 방지-코팅
일반적으로 다층 유전체 스택인 반사 방지 코팅({0}})을 구현하면 표면 반사가 인터페이스당 0.5% 미만으로 줄어듭니다.
색상 관리
색상 관리 시스템은 투명 기판의 고유한 스펙트럼 특성을 설명하는 정교한 보정 알고리즘을 사용합니다.
- 양자점 향상 필름은 확장된 색 영역을 제공합니다.
- DCI-P3 색 공간의 95% 이상 달성
- 채도가 높은 색상을 위한 좁은 방출 스펙트럼

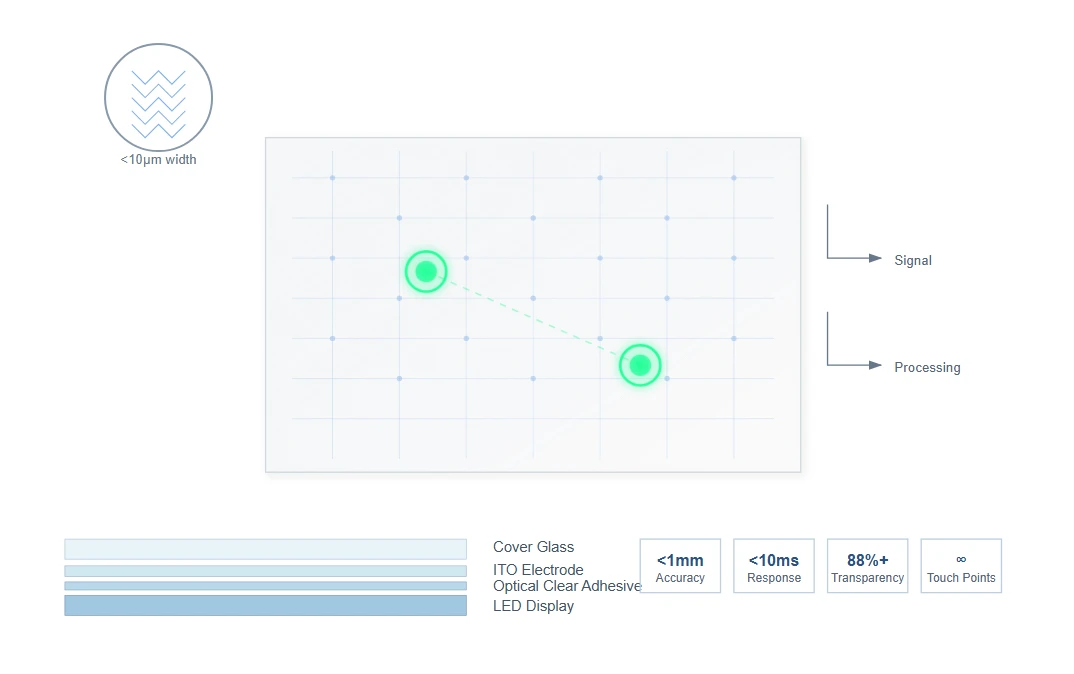

터치 통합 기술 및 센서 시스템
투명 LED 스크린 어셈블리에 터치 기능을 통합하려면 광학 선명도를 유지하면서 정확한 위치 감지를 제공하는 특수 센서 기술이 필요합니다. 투영형 정전식 터치 시스템은 선폭이 10마이크로미터 미만인 다이아몬드{1}}패턴 ITO 전극을 활용하여 88% 이상의 시각적 투명성을 달성하는 동시에 무제한 동시 터치 포인트로 멀티{4}}터치 감지를 지원합니다.
센서 전극 패터닝 프로세스는 서브{0}}미크론 해상도의 포토리소그래피 기술을 사용하여 전체 디스플레이 영역에서 일관된 터치 감도를 보장합니다.
터치 시스템 성능
< 1mm
터치 정확도
< 10ms
응답 시간
88%+
투명도
제한 없는
터치 포인트
고급 터치 처리 기술
신호 처리 알고리즘
고급 알고리즘은 광범위한 데이터 세트에 대해 훈련된 기계 학습 모델을 활용하여 의도적인 터치 입력과 환경 간섭을 구별합니다.
팜 리젝션 시스템
정교한 알고리즘은 접촉 영역, 압력 분포 및 시간적 특성을 분석하여 의도한 입력과 우발적인 접촉을 구별합니다.
힘-감지 기능
압전 또는 스트레인 게이지 센서는 기판 재료의 미세한 변형을 측정하여 투명성을 저하시키지 않으면서 압력에 민감한 입력을 제공합니다.-
열 관리 및 신뢰성 엔지니어링
과도한 열 발생은 성능과 수명을 모두 저하시킬 수 있으므로 효과적인 열 관리는 투명 LED 스크린 시스템의 중요한 설계 고려 사항을 나타냅니다.
신뢰성 테스트 프로토콜
투명 LED 스크린 제품에 대한 신뢰성 테스트 프로토콜은 반도체 장치에 대한 JEDEC 사양과 디스플레이 시스템에 대한 IEC 표준을 포함하여 엄격한 산업 표준을 따릅니다. 이러한 포괄적인 테스트 절차는 정상적인 작동 조건에서 100,000시간을 초과하는 최소 작동 수명을 보장합니다.
온도 사이클링
테스트 대상은 작동 범위 전체에서 성능 안정성을 보장하기 위해 -40도에서 +85도까지의 극한 온도 사이클링을 통해 디스플레이됩니다.
습도 테스트
높은 습도 조건(85도에서 85% RH)에 노출되면 습기 침투 및 응결 효과에 대한 저항성을 평가합니다.
기계적 응력
진동 및 충격 하중 테스트는 운송 및 설치 조건에서 구조적 무결성을 보장합니다.
환경 노출
UV 복사 및 대기 부식 테스트를 통해 실외 응용 분야의 -장기 내구성을 검증합니다.

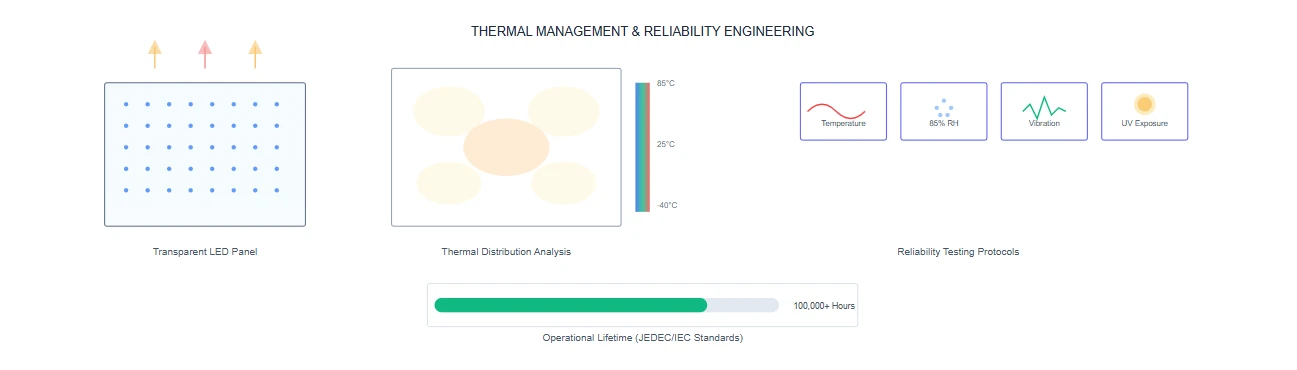

열 분포 분석
열화상은 디스플레이 표면 전체의 열 패턴을 보여주므로 엔지니어는 투명성을 유지하면서 열 방출 경로를 최적화할 수 있습니다. 고급 열 관리 시스템은 균일한 온도 분포를 보장하여 성능을 저하시키거나 수명을 단축시킬 수 있는 핫스팟을 방지합니다.
열 관리 전략
전산유체역학
고급 열 시뮬레이션은 다양한 작동 조건에서 온도 분포를 예측하여 열 방출 전략을 최적화합니다.
투명 열 분산기
그래핀 필름과 탄소나노튜브 어레이는 광학적 선명도를 유지하면서 효율적인 측면 열전도를 제공하여 1000W/m·K를 초과하는 열전도율을 달성합니다.
수동 냉각 시스템
전략적으로 배치된 대류 채널은 활성 냉각 구성 요소 없이 자연적인 공기 순환을 향상시키는 굴뚝 효과를 생성합니다.
동적 열 조절
지능형 제어 시스템은 열 센서를 기반으로 전력 공급을 조정하여 다양한 부하 조건에서 최적의 작동 온도를 유지합니다.
시스템 통합 및 제어 아키텍처
제어 아키텍처
제어 아키텍처는 픽셀 데이터, 전력 공급 및 진단 기능을 관리하는 분산 처리 시스템을 사용합니다.
실시간 처리를 위한 필드-프로그래밍 가능 게이트 어레이(FPGA)-
이미지 스케일링 및 색상 변환을 위한 고급 알고리즘
120Hz+ 프레임 속도에서 최대 8K의 입력 해상도 지원
통신 프로토콜
고속-차동 신호는 시스템 구성요소 간의 안정적인 데이터 전송을 보장합니다.
LVDS 또는 V-by-데이터 속도가 10Gbps를 초과하는 단일 표준
데이터 무결성을 위한 오류 정정 코딩
장애 조치 보호를 위한 중복 데이터 경로
정상적인 조건에서 10^-12 미만의 비트 오류율
전원 관리
정교한 전원 관리로 성능을 유지하면서 에너지 소비를 최적화합니다.
동적 백라이트 제어로 전력 소비량 최대 40% 감소
독립적인 조절 기능을 갖춘 다중 전압 도메인
다양한 디스플레이 영역에 대한 세밀한-제어
전력 모니터링 및 진단 기능
교정 및 품질 보증 방법론
비색 교정
전문적인 투명 LED 스크린 설치에는 여러 패널의 균일한 외관과 시간이 지나도 일관된 성능을 보장하기 위한 포괄적인 교정 절차가 필요합니다. 비색 보정은 분광복사계를 사용하여 여러 회색 레벨에서 각 원색의 스펙트럼 출력 분포를 측정하여 상세한 특성화 프로필을 생성합니다.
교정 프로세스
1. 분광 전력 분포 측정
2.감마 보정 및 화이트 포인트 조정
3.색역 매핑 및 보정
4. 디스플레이 표면 전체의 균일성 보정
5.노화 보상 요소 구현
6. 교정 데이터 저장 및 적용
자동화된 품질 검사
자동화된 품질 검사 시스템은 머신 비전 기술을 활용하여 생산 중 투명 LED 스크린 패널의 결함을 감지합니다. 고해상도-카메라는 다양한 조명 조건에서 이미지를 캡처하고 인공 지능 알고리즘은 이상 현상을 식별합니다.
감지된 결함
- 죽거나 붙어 있는 픽셀
- 오염 입자
- 표면 긁힘
- 코팅 결함
- 전극 패턴 오류
검사능력
- 99.9%+ 심각한 결함 감지
- 서브-미크론 해상도 이미징
- 다중-각도 조명
- 자동화된 결함 분류
- 통계적 공정 관리
미래 개발 및 신기술
투명 LED 스크린 기술의 진화는 새로운 재료와 제조 공정에 대한 연구를 통해 계속 발전하고 있습니다.

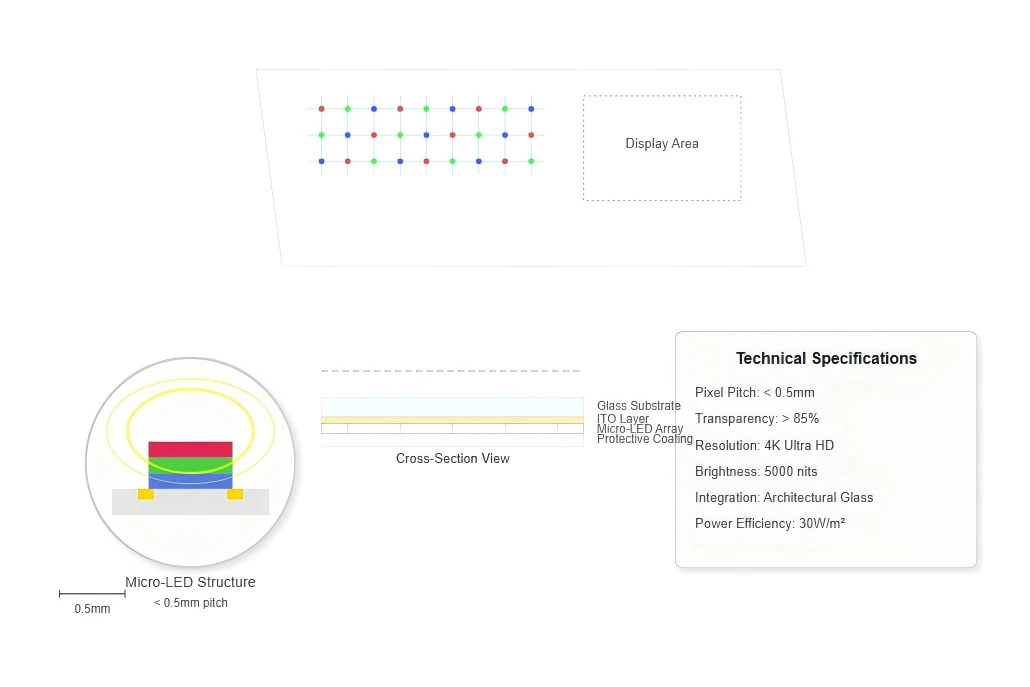

마이크로-LED 어레이
최근 개발에는 픽셀 피치가 0.5mm 미만인 마이크로{0}}LED 어레이가 포함되어 있어 고해상도 디스플레이 기능을 유지하면서 건축 유리에 거의 보이지 않게 통합됩니다.{2}}

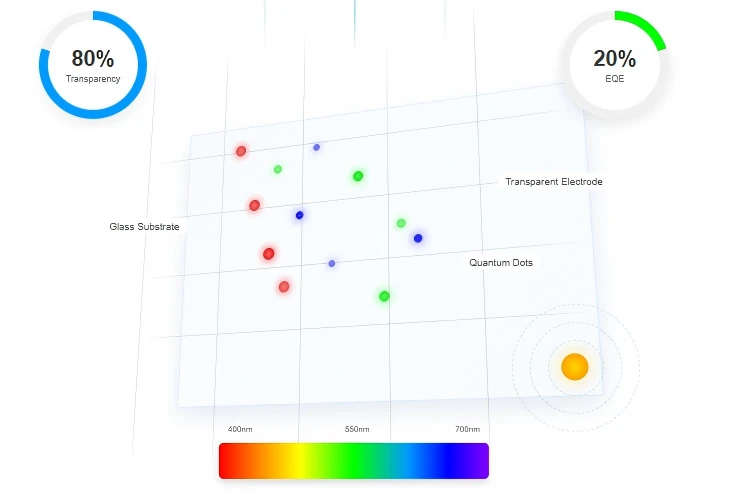

퀀텀닷 LED(QLED)
QLED 기술은 향상된 효율과 색 순도를 보장하며, 실험실 시연에서는 80% 이상의 투명도를 유지하면서 20%가 넘는 외부 양자 효율을 달성했습니다.

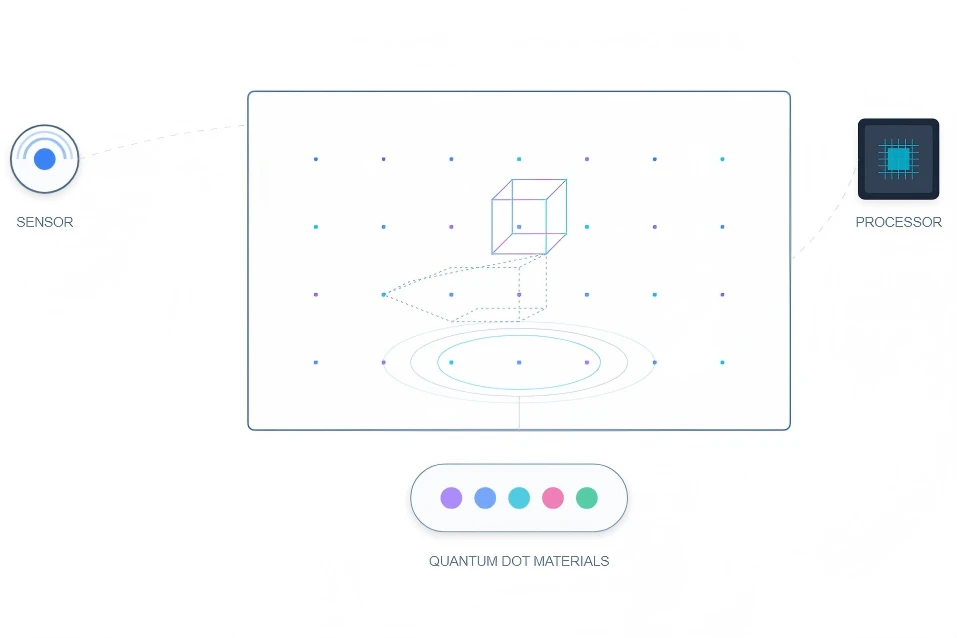

증강 현실 통합
증강 현실 기능의 통합은 디스플레이 기능과 환경 감지 및 공간 컴퓨팅을 결합하여 몰입형 혼합 현실 경험을 만들어냅니다.

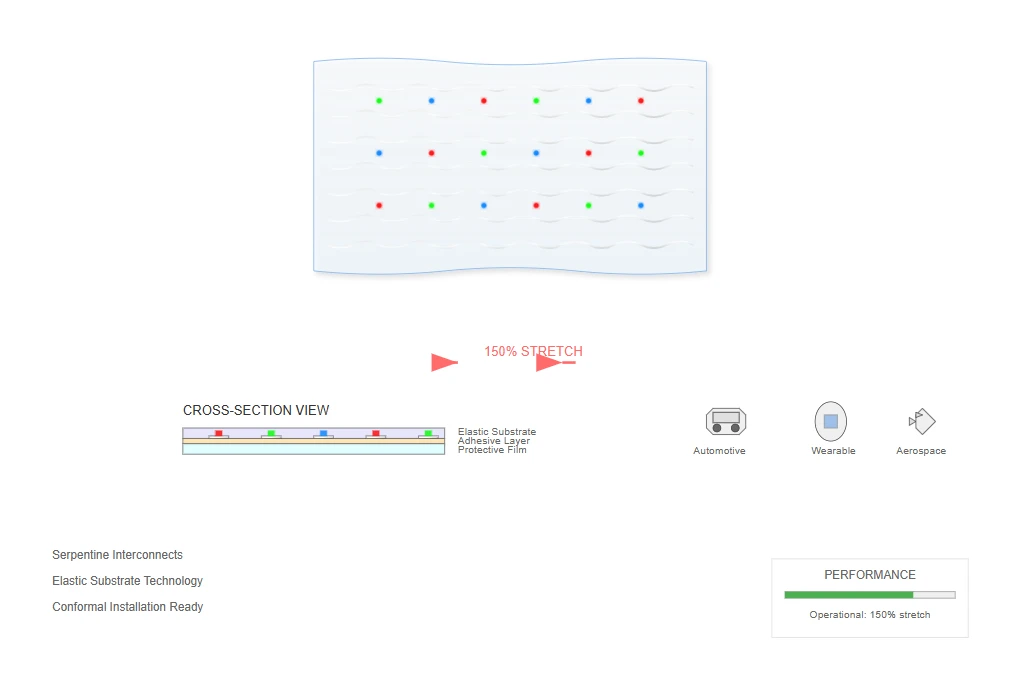

유연하고 늘어나는 디스플레이
유연하고 늘어나는 투명 디스플레이에 대한 연구는 곡면 및 등각 설치에 대한 새로운 응용 가능성을 열어줍니다. 이러한 차세대 투명 LED 스크린 기술은-전기적 및 광학적 기능을 유지하면서 기계적 변형을 수용하는 탄성 기판과 구불구불한 상호 연결을 활용합니다.
프로토타입 시연에서는 디스플레이 작동을 유지하면서 최대 150%의 신축률을 달성하여 자동차, 항공우주 및 웨어러블 전자 장치의 미래 응용 분야를 제시했습니다.
주요 애플리케이션
자동차 디스플레이
웨어러블 기술
유연한 장치
항공우주 인터페이스
곡선형 건축
의료 장비
